CA3140通用运算放大器IC_引脚配置_功能规格

来源：HQBUY 发布时间：2020-08-06

摘要： CA3140为 4.5MHz，双极金属氧化物半导体运算放大器MOSFET输入/双极性输出，它结合了高电压的双极型晶体管的高电压PMOS晶体管的单芯片的优点。

CA3140运算放大器IC CA3140运算放大器IC引脚配置

CA3140为 4.5MHz，双极金属氧化物半导体运算放大器MOSFET输入/双极性输出，它结合了高电压的双极型晶体管的高电压PMOS晶体管的单芯片的优点。

CA3140引脚配置

Pin Number	Pin Name	Description
1,5	Offset NULL	Used to set offset voltage if required
2	Inverting Input (IN-)	The Inverting pin of the Op-Amp
3	Non- Inverting Input (IN+)	The Non-Inverting Pin of the Op-Amp
4	V-	Connected to negative rail or ground
6	Output	Output pin of the Op-Amp
7	V+	Connected to a positive rail of supply voltage
8	STROBE	This pin can be used for phase compensation or to shut down the output stage.

CA3140功能和规格

电源电压：4V至36 V
每通道输出电流：40 mA
GBP-增益带宽乘积：4.5 MHz
SR-摆率：9 V / us
CMRR-共模抑制比：70 dB
工作电源电流：4 mA
电压增益dB：100 dB
超高输入阻抗（ZIN）-1.5TΩ
±15V时非常低的输入电流（Il）-10pA

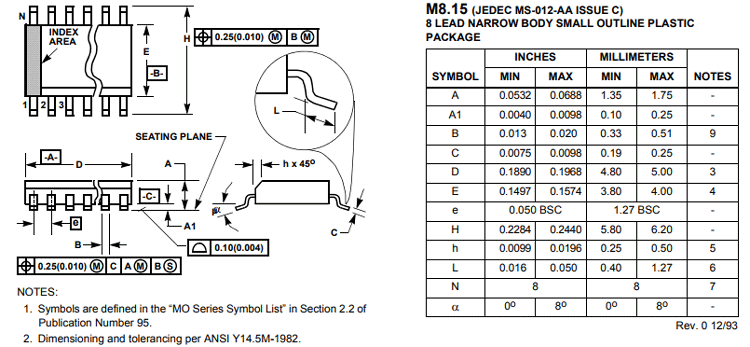

采用8引脚PDIP封装

CA3140当量： UA741

替代音频放大器：LM4871，AD620，IC6283，JRC45558，TL081，LF351N，MC33171N

哪里可以使用CA3140 IC

CA3140是一款单封装的运算放大器，已经被工程师和学生广泛使用了很长时间。该运算放大器可用于许多通用应用，例如电压跟随器，缓冲器，比较器，放大器，加法器等等。因此，如果您只是为一些基本电路设计而寻找普通的老式运算放大器，那么该IC可能是您的正确选择

如何使用CA3140 IC

CA3140与CA3240运算放大器非常相似。主要区别在于CA3240的内部封装有两个运算放大器，从而更加经济高效且紧凑。

CA3140运算放大器的一个显着独特功能是它具有两个Offset Null引脚（引脚1和5）。这两个引脚可用于校正运算放大器的失调误差。也就是说，当反相引脚和同相引脚之间的电压差为零时，运算放大器的输出电压也应为零。如果不是，则将其视为失调误差，可以通过通过失调引脚提供失调电压来使误差再次变为零，从而将其再次置零。

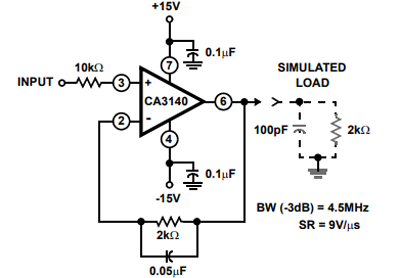

下面给出了CA3140数据表中的测试电路。

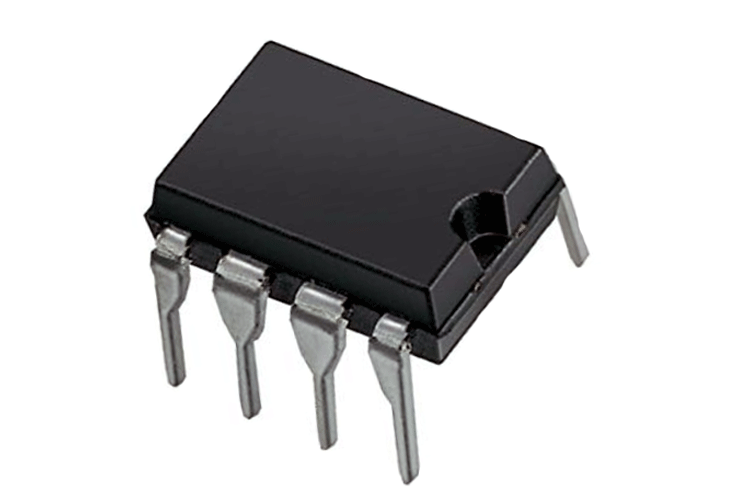

CA3140 IC
