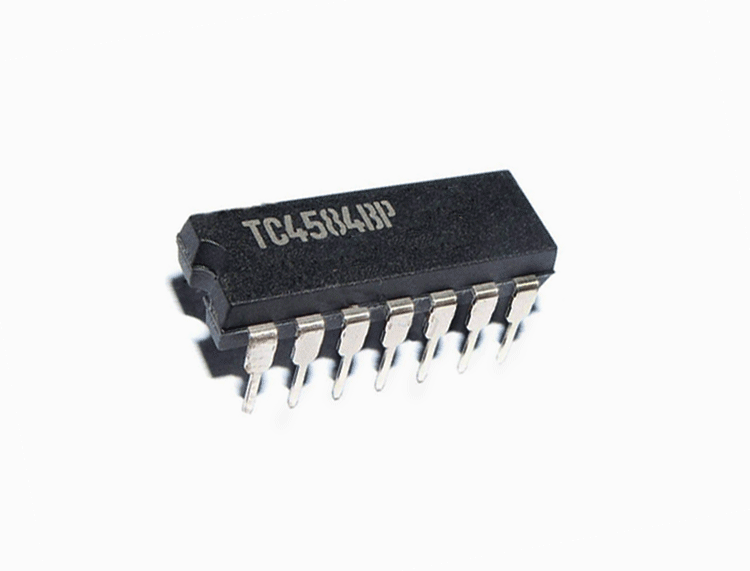

TC4584B是在输入端子具有施密特触发器功能的6电路逆变器。TC4584B可用于广泛的应用，包括线路接收器，波形整形电路，不稳定多谐振荡器，单稳态多谐振荡器以及普通逆变器。

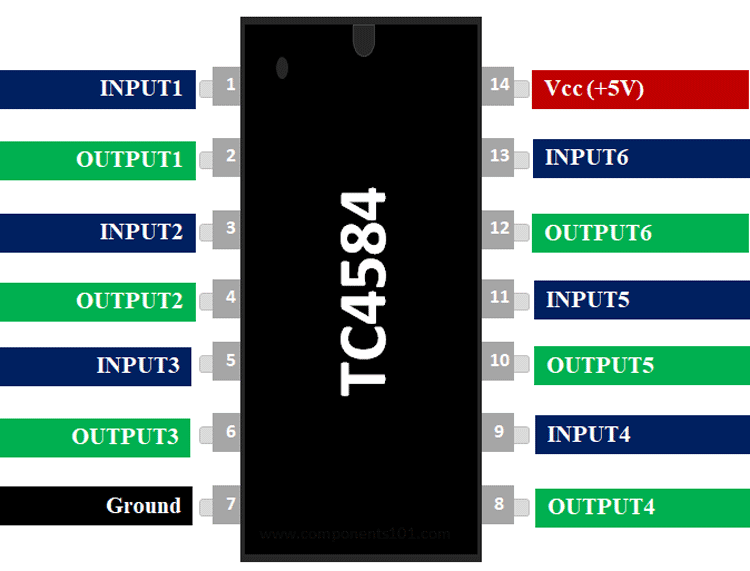

TC4584B的引脚说明：

TC4584B的特点：

施密特触发器–六角逆变器
工作电压：5V
输出电流高：-9mA
输出电流低：15mA
磁滞电压：0.65V
功耗：180mW
传播延迟时间：170 ns
工作温度范围：-40 C至+ 85 C
采用14引脚DIP，SOIC封装

等效于TC4584： MC14584B，NTE4584B

施密特触发器：  SN74LS14，TC4584，CD40106

哪里可以使用TC4584：

 TC4584是14引脚DIP / SOP型封装中的十六进制施密特触发器，由MOS P通道和N通道增强模式器件以单个整体结构构造而成。TC4584 IC主要用于需要低功耗和高抗扰性的地方。它也可用于“叠加”缓慢变化的波形。施密特触发器还可用于对按钮或其他嘈杂的输入设备进行反跳。

因此，如果您正在寻找一种可以帮助您获得开关噪声或根据输入信号创建清晰的方波信号的IC，那么该IC可能就是您的正确选择。

如何使用TC4584：

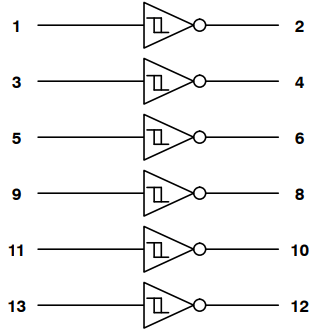

如前所述，TC4584具有六个反相施密特触发门，可用作六个单独的门。TC4584的内部结构如下：

这6个门中的每一个都可以根据我们的应用单独使用。由于门是反相的，我们还可以将两个门组合在一起以形成同相门。输入信号可以是噪声方波，也可以是在低和高磁滞电压之间振荡的任何信号波。

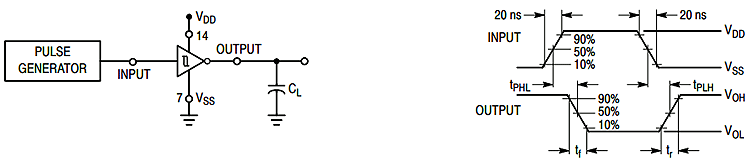

施密特触发器的独特功能是根据输入信号切换输出而不会产生任何噪声。这是通过使用一个在其内部不进行切换的磁滞带来实现的。开关时间测试电路和波形如下：

TC4584B的应用

噪音消除电路
防抖电路
磁滞控制器
死区滤波器

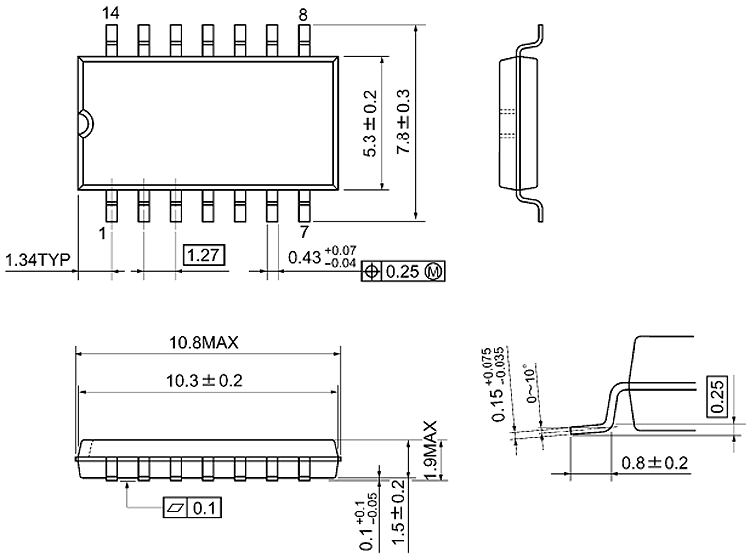

TC4584B （SOP）的2D模型

TC4584B IC的尺寸如下。这些尺寸适用于  SOP封装。如果使用其他封装的IC，请参考TC4584B数据表。
