74LVC2G80上升沿触发D触发器_引脚说明_功能特点

来源：HQBUY 发布时间：2020-08-10

摘要： 74LVC2G80 触发器IC设计用于1.65V至5.5V VCC操作。该IC完全指定用于使用Ioff的部分掉电应用。Ioff电路禁用输出，以防止在断电时损坏流过器件的电流。

74LVC2G80 触发器IC设计用于1.65V至5.5V VCC操作。该IC完全指定用于使用Ioff的部分掉电应用。Ioff电路禁用输出，以防止在断电时损坏流过器件的电流。

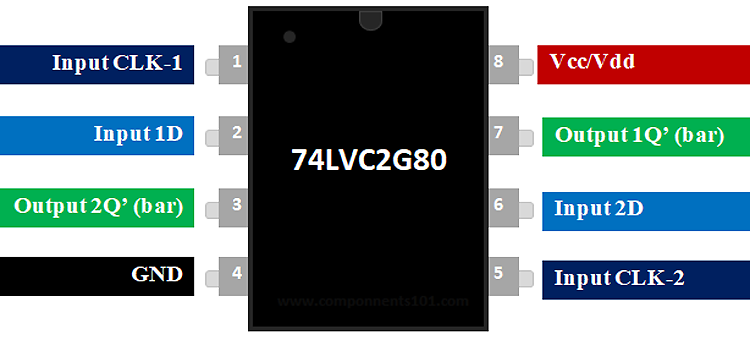

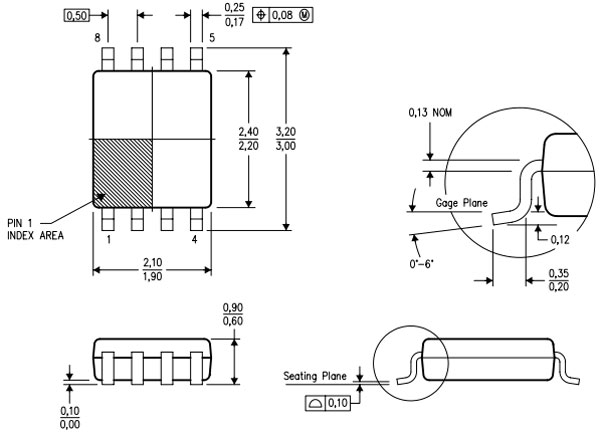

74LVC2G80双D触发器IC 74LVC2G80双D触发器IC引脚排列

74LVC2G80的引脚说明：

Pin Number	Pin Symbol	Name	Description
3,7	1Q’(bar) / 2Q’(bar)	Complementary Output	Inverted output pin of Flip Flop
1, 5	1CLK / 2CLK	Clock Input Pin	These pins must be provided with clock pulse for the flip flop
2,6	1D /2D	Data Input Pin	Input pin of the Flip Flop
4	GND	Ground	Connected to the ground of the system
8	Vdd/Vcc	Supply Voltage	Powers the IC typically with 5V

74LVC2G80的特点：

双D触发器封装IC
工作电压：5V
传播延迟：4.5nS @ 5V
最小高电平输入电压：0.7×VCC
最大低电平输入电压：0.3×VCC
工作温度：-40至125°C
高电平输出电流：32mA
电流-静态（Iq）：5μA
采用德州仪器NanoFree?封装

等效于74LVC2G80： 74LS74，HEF40312B

哪里可以使用74LVC2G80 D触发器

74LVC2G80是德州仪器（TI）的8引脚IC，在一个封装中具有两个D触发器，它是HEF403 D触发器IC 的现代替代品。这两个触发器中的每一个都可以根据我们的应用单独使用。触发器也称为锁存设备，这意味着它可以记住一个数据位，由于这种能力，D触发器用于延时电路，采样电路，甚至用作缓冲电路。

通常，D触发器与其他Gate或Flip-flip一起用于数字电路。因此，如果您正在寻找一种用于闩锁的IC或充当项目的小型可编程存储器，那么该IC可能是您的正确选择

如何使用D触发器（74LVC2G80）

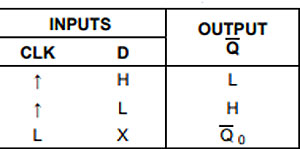

使用触发器非常简单。要降低74LVC2G80的工作，只需使用VCC和GND引脚为IC供电，然后，如前所述，每个触发器都独立运行，因此只需将输入信号2连接为使用第一个触发器，您将获得输出引脚7。引脚1应该提供时钟源，通常使用来自MCU或555定时器的PWM信号。该引脚可用于清除数据并通过将其设置为高电平来复位触发器。可以通过下面的功能表来了解触发器的完整工作。符号“ X”表示无关，上箭头表示信号的上升沿。

74LVC2G80功能图
