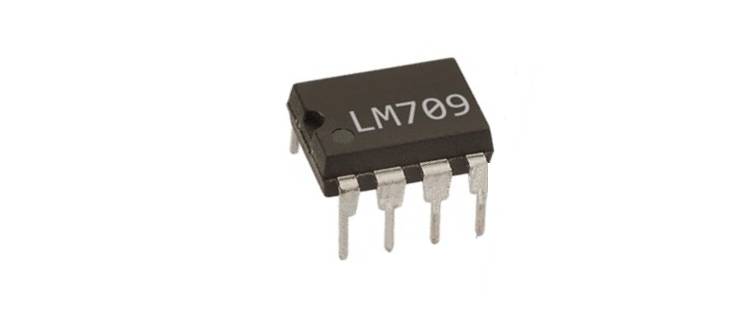

LM709系列是用于通用应用的单片运算放大器。在这些设备通常使用的电压范围内完全规定了操作。该设计除了提供高增益外，还使失调电压和偏置电流最小化。此外，B类输出级以最小的功率消耗提供了较大的输出能力。

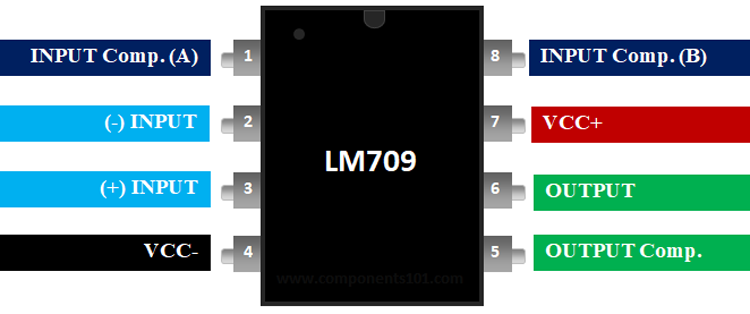

LM709的引脚说明：

LM709的功能：

单运放套件
供电电压：+ 18V
输入偏置电流：100 nA
输入失调电流：10 nA
共模抑制比CMRR：70dB
电压增益（dB）：106.02 dB
低输入偏置和失调电流
输出短路保护
采用8引脚PDIP，SOIC封装

LM709等同于：LM201C，MC1439

替代运算放大器：  LM741A，LM741C，MC1439和LM748

在哪里使用LM709运算放大器：

LM709是单个封装运算放大器。该IC具有高增益，可将偏置电压和偏置电流降至最低，在输入和输出端提供过载保护，在超过共模范围时不会发生闩锁，并且不受振荡和补偿的影响。

而且，该器件在高阻抗电路中提供了更高的精度和更低的噪声。低输入电流也使其特别适合于长间隔积分器或计时器，采样和保持电路以及低频波形发生器。B类输出级具有最小的功率消耗，可提供较大的输出能力。因此，如果您正在寻找具有单个封装的运算放大器IC，那么该IC可能是您的正确选择。

如何使用LM709运算放大器：

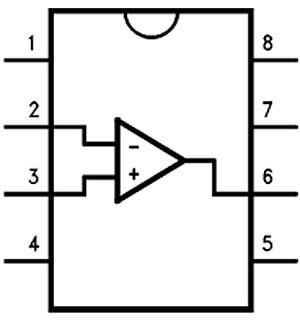

LM709 与LM741直接等效。 如前所述，LM709是单个运算放大器IC。该IC的内部框图如下所示。

当同相输入（+）上的电压高于反相输入（-）上的电压时，比较器的输出为HIGH。并且如果反相输入（-）的电压高于同相端（+），则输出为LOW。运算放大器的输出是增益和输入电压的乘积。LM709具有输入和输出补偿引脚。补偿引脚用于克服放大器中与频率相关的问题。

LM709的应用：

数字和模拟电子
电源和移动充电器
台式电脑和主板
不间断电源
数学运算
功放
震荡器
电压比较器
洗衣机，干衣机和冰箱
可编程逻辑控制器
测量仪器

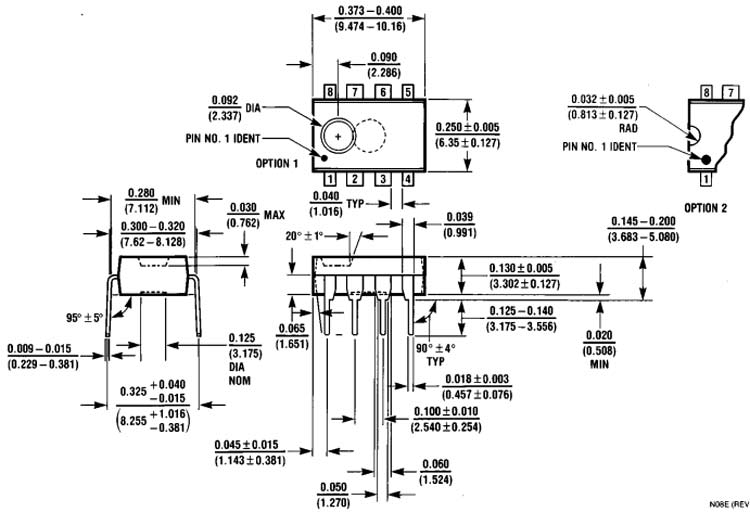

LM709的2D模型：

LM709 8引脚模塑双列直插式封装的尺寸如下所示。
