74LS32四路2输入或门_引脚说明_特征

来源：HQBUY 发布时间：2020-08-10

摘要： 74LS32是具有四通道封装的双输入或门。它包含四个独立的门，每个门执行逻辑或功能。每个门都有两个输入，这就是为什么它被命名为四路2输入或门。逻辑电平门（如74LS32和触发器）在数字电子产品中起着至关重要的作用。

74LS32是具有四通道封装的双输入或门。它包含四个独立的门，每个门执行逻辑或功能。每个门都有两个输入，这就是为什么它被命名为四路2输入或门。逻辑电平门（如74LS32和触发器）在数字电子产品中起着至关重要的作用。

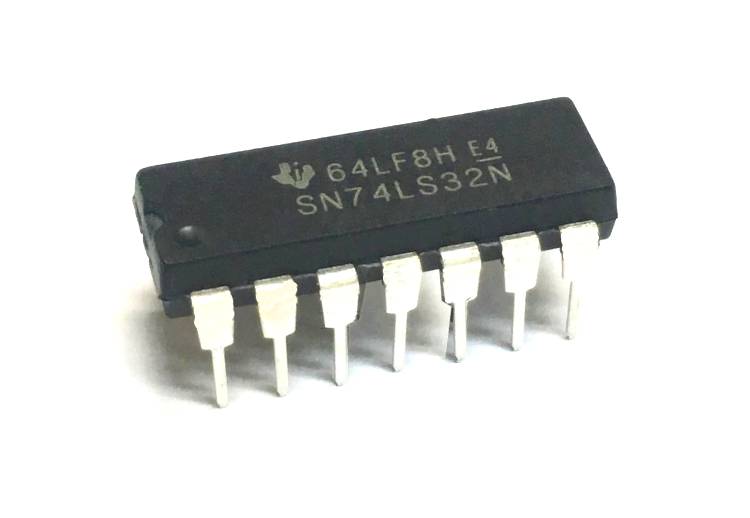

74LS32四路2输入或门 74LS32四路2输入或门引脚排列

引脚说明：

Pin Number	Pin Name	Description
1,4,9,12	OR Gate Input pin (A)	First Input pin for the OR gate
2,5,10,13	OR Gate Input pin (B)	Second Input pin for the OR gate
3,6,8,11	OR Gate Output pin (Q)	Output pin for the OR gate
7	Ground	Connect to the ground of the circuit.
14	Vcc (Vdd)	Used to power the IC. Typically +5V is used

特征

双输入或门–四路封装
电源电压：5至7V
输入电压：5至7V
工作温度范围= -55°C至125°C
采用14引脚SOIC封装

等效于74LS32： CD4071

其它逻辑门： 74LS00，74LS08，74LS02，74LS04，74HCT04

74LS32的使用方法

74LS32或74LS32N具有12个输入输出引脚，总共四个或门。要使用74LS32 逻辑门 IC，只需使用Vcc和接地引脚为其供电。IC的典型工作电压为+ 5V，但也可以在+ 7V下工作。引脚Y上IC的输出电压将等于IC的工作电压。根据“ 或”门真值表，当门的一个或两个输入均为高电平时，输出将为高电平。或门的真值表为：
