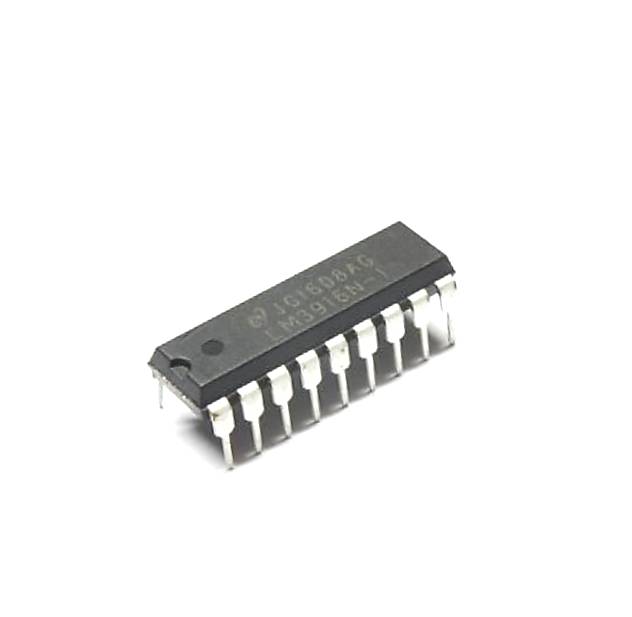

LM3916是一种单片集成电路，可感测模拟电压电平（尤其是音频信号）并以点模式或条形图模式驱动10个LED。这是一种多功能IC。可将多个IC级联以驱动10个以上的LED，以实现更高的分辨率。LM3916最受欢迎的应用是VU表。该IC可从制造商处以DIP封装形式获得。

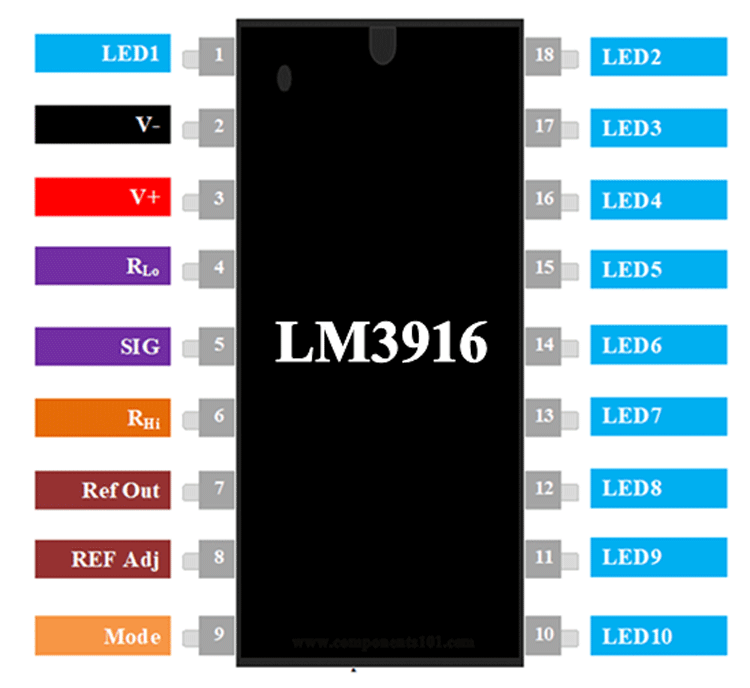

引脚说明：

LM3916的功能：

宽输入电压范围：V in = 3V至25V。
外部可选的点或条模式。
可编程输出电流从1mA到30mA。
直接驱动TTL和CMOS负载。
内部LED驱动器。

LM3916的替代品：  LM3914和LM3915。

LM3916替代： NTE1549。

如何使用LM3916：

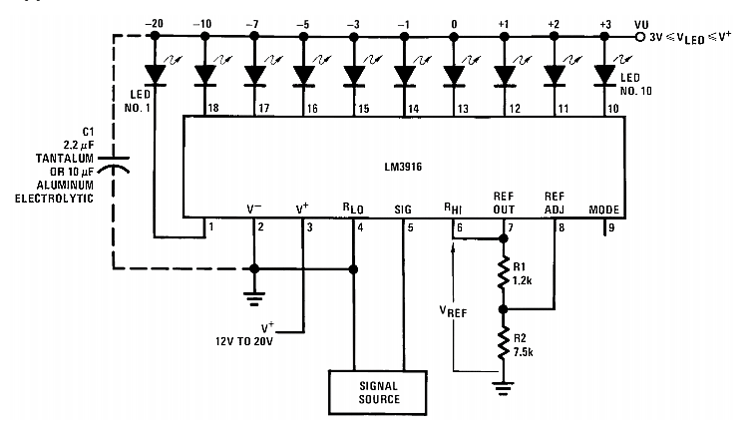

如前所述，LM3916相对于模拟输入信号驱动10个LED。所述LED的可通过连接到正电源或悬空来驱动作为任一点模式或棒模式。LM3916的基本电路如下。

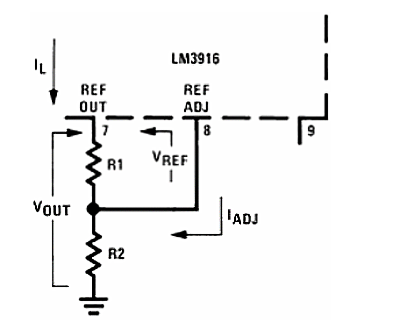

可以使用IC引脚7上的分压电阻对通过LED的电流和参考电压进行编程。

电阻值可以使用以下公式计算：

V 输出 = V 参考（1+ R2 R1） + I 调整 R2

点模式和条模式：

模式引脚可用于以点或条模式驱动LED 。在点模式下，一次仅点亮一个LED。在条形模式下，根据输入信号，LED从最低的LED（从引脚1开始）到顶部的LED开始点亮。要在条形模式下使用IC，请将模式引脚（引脚9）直接连接至LM3916的引脚3。如果引脚9左开，则IC处于点模式。

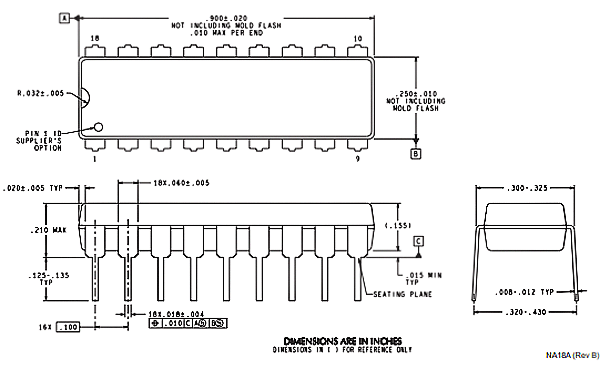

2D模型：
