摘要: NCP3064是单片式DC-DC电压转换器IC,主要用于升压或降压操作。该IC可在低压电源或任何便携式电压转换器中找到。如果您正在寻找高达1.5A的Buck或Boost DC-DC转换器,则此IC将是正确的选择。
NCP3064是单片式DC-DC电压转换器IC,主要用于升压或降压操作。该IC可在低压电源或任何便携式电压转换器中找到。如果您正在寻找高达1.5A的Buck或Boost DC-DC转换器,则此IC将是正确的选择。

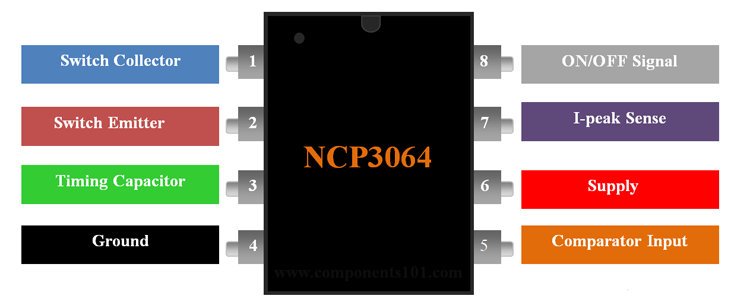

PIN NUMBER | PIN NAME | DESCRIPTION |
1 | Switch Collector | Internal Darlington switch collector |
2 | Switch Emitter | Internal Darlington switch emitter |
3 | Timing Capacitor | Timing Capacitor for Oscillator |
4 | Ground | Ground pin for all internal circuits |
5 | Comparator Inverting Input | Inverting input pin of internal comparator |
6 | Vcc | Input voltage for the IC |
7 | Ipk Sense | Peak current sensing pin |
8 | ON/OFF | ON/OFF pin. |
单片DC-DC电压转换器IC。
输入电压(V in):3V至40V。
输出电压(Vout):可调
输出电流:1.5A(最大)
最高工作频率高达150kHz。
逻辑电平关闭功能。
逐周期电流限制。
提供8引脚SOIC,PDIP和DFN8封装
等效的 NCP3064 : MC34063A,NCP3063。
替代品: NCP3063,TPS40200,LM2596和XL6009。
如上所述,NCP306是可用于降压或升压输入电压的DC-DC转换器IC。每种模式都有单独的电路,可在数据表中找到。该IC可从制造商处获得DIP,SOIC和DFN封装。该IC是单片MC34063系列转换器的高频升级版。除各种功能外,该IC还具有逻辑电平关闭功能,可用于使用逻辑信号关闭转换器。如果不需要开/关功能,则可以将IC的引脚8永久连接至正电源。这使得该IC可用于电池供电的设备和LED驱动器电路。
所有模式的设计公式如下。

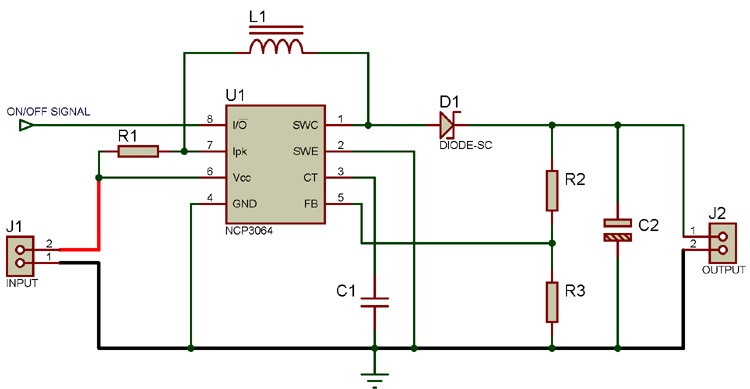

下面给出了使用NCP3064的降压,升压和转换器的基本电路。
要了解升压转换器的工作原理,我们可以从理想的基本电路开始。让我们假设,最初开关是断开的,然后输入电压将出现在负载两端。如图所示,当开关开始导通时,电感通过开关跨接在负载两端。因此,通过电感的电流开始增加,直到开关处于导通状态。在这种状态下,当二极管反向偏置时,负载与电源断开。当开关在一定时间后断开时,流经电感的电流会中断,从而产生极性相反的电压,如图所示。因此,在电感器两端产生的电压将与输入电压相加,并且由于在该状态下二极管被正向偏置,因此在负载两端均可用。
为了了解降压转换器的工作原理,让我们首先假设开关是打开的。由于开关断开,负载从电源断开,当开关开始导通时,电流流过电感器并流向负载。如图所示,电感器开始磁化,直到开关接通。在这种状态下,二极管反向偏置。当开关在一定时间后断开时,流经电感的电流会中断,从而产生极性相反的电压,如图所示。因此,由于在该状态下二极管被正向偏置,因此随着电感器极性的反转,在电感器两端产生的电压会出现在负载两端。
两个转换器的电压调节都使用反馈电阻分压器实现。电阻和电容器等组件的值通过使用表中给出的公式来计算。
低功率直流电源。
电池驱动的小工具。
便携式电子产品。
电池充电器。
NCP3064提供通孔和SMD两种封装。下图显示了PDIP封装的尺寸,如果您设计PCB,可用于为NCP3064创建占位面积
