VIPER22A SMPS控制器IC_功能规格_引脚配置

来源：HQBUY 发布时间：2020-08-11

摘要： VIPER22A是一种流行的SMPS控制器IC已在被广泛使用形式意法半导体AC至DC转换器在离线电源电路的设计。该控制器IC由内置的PWM控制器和功率MOSFET组成。MOSFET的初级侧连接了一个电源变压器，该电源变压器在切换时将根据变压器设计产生所需的输出电压。

VIPER22A是一种流行的SMPS控制器IC已在被广泛使用形式意法半导体AC至DC转换器在离线电源电路的设计。该控制器IC由内置的PWM控制器和功率MOSFET组成。MOSFET的初级侧连接了一个电源变压器，该电源变压器在切换时将根据变压器设计产生所需的输出电压。

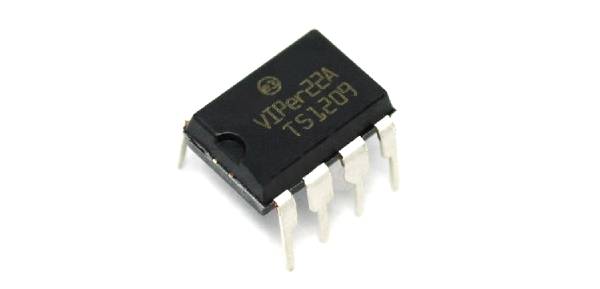

VIPER22A SMPS控制器IC VIPER22A SMPS控制器IC引脚排列

引脚配置

Pin Number	Pin Name	Description
1,2	Source	Source pin of the switching MOSFET
3	Feedback	Feedback for the SMPS circuit
4	VDD	Vdd voltage 9V to 38V
5,6,7,8	Drain	Drain pin of the switching MOSET

VIPER22A规格

SMPS开关控制器IC
交流到直流转换器
工作电压：9V至38V
振荡器频率：典型值为60 kHz
Mosfet漏极至源极电压：730V
关状态漏极电流：0.1mA
上升时间和下降时间分别为50ns和100ns
提供PDIP和SO 8引脚封装

相当于VIPER22A： VIPER12A，AP8012

其他开关稳压器： LM2596，LM2576

Viper22A简介

Viper22A是ST Microelectronics的ViperXX系列中流行的SMPS降压控制器设备。该控制器可将交流电压从85V转换为265V，并将其转换为稳定的直流电压，通常用作无变压器电源电路的替代品。该集成电路是PWM控制器和功率MOSFET的组合，可以用作高效的AC / DC转换器，而外部元件很少。下面的电路是Viper22A控制器IC的示例应用电路

Viper22A控制器IC的示例应用电路

输出电压和电流取决于变压器的设计以及为电路选择的电容器和电感器的值。该IC以其简单性和所需的最少组件数量而著称，以用作无变压器电源电路的AC / DC转换器。从上面的应用电路中可以看到，变压器在整个设计中起着重要作用，三个线圈分别是初级，次级和辅助（初级侧的第二个线圈）。变压器的初级侧通过我们的Viper控制器IC中的mosfet连接至整流后的市电电压，该市电DC将根据提供给IC的反馈进行开关。变压器的辅助线圈用于为Viper IC供电，变压器的次级侧提供所需的输出电压。
