摘要： CD4052是一个4通道多路复用和Demulitplexer IC。它可以用作4：1多路复用器或1：4多路分解器。该IC同时支持模拟和数字电压，因此广泛用于许多设计中。
CD4052是一个4通道多路复用和Demulitplexer IC。它可以用作4：1多路复用器或1：4多路分解器。该IC同时支持模拟和数字电压，因此广泛用于许多设计中。

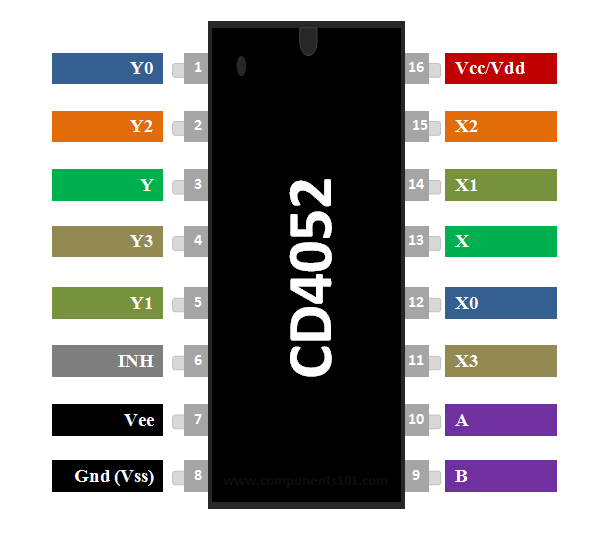

| Pin Number | Pin Name | Description |
| 16 | Vdd | Positive power input, maximum 20V |
| 7 | Vee | Negative power rail, normally connected to ground. |
| 8 | Vss (Ground) | Connected to ground of the circuit |
| 6 | INH | Enable pin – Must be pulled to ground for normal operation |
| 9,10 | A，B | Channel Select pins |
| 1,12 | Y0，X0 | Channel 0 Input / Output |
| 5,14 | Y1，X1 | Channel 1 Input / Output |
| 2,15 | Y2，X2 | Channel 2 Input / Output |
| 4,11 | Y3，X3 | Channel 3 Input / Output |
| 3,13 | Y，X | Common Output / Input |
4通道Mux和Demux
4：1多路复用器IC
1：4解复用器IC
支持模拟和数字电压
标称电压：5V，10V，15V
最大工作电压：20V
传播延迟：5V时为400ns

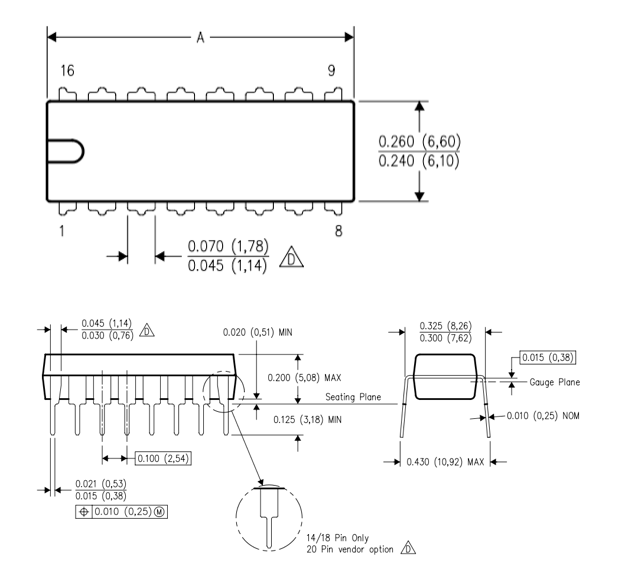

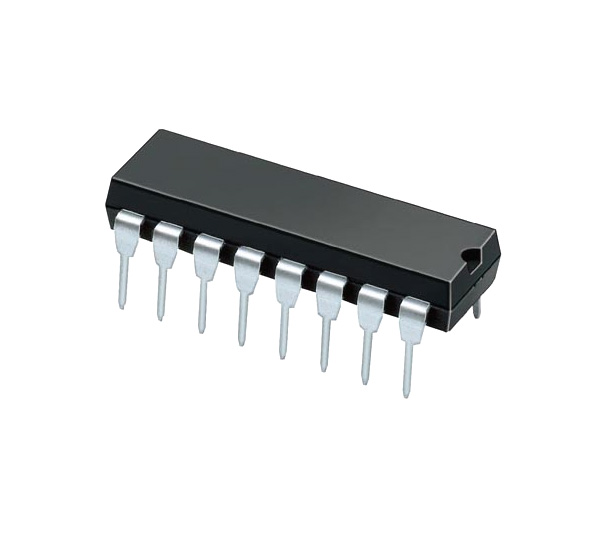

提供16引脚PDIP，CDIP，SOIC，TSSOP封装
替代复用器
74HC4067，74HC157，CD4016
相当于CD4052
NTE4052，4017
所述IC CD4052是基于CMOS的高电压复用器和多路分解器IC。该集成电路通常用于在可编程逻辑电路设计中需要4：1 MUX或1：4 DEMUX的电路中。它可以处理模拟电压和数字电压，因此可用于模数转换器和数模转换器。
D4052作为4：1多路复用器：
CD4052可以用作4：1多路复用器，也就是说，它可以从4通道获取输入，并根据通道选择引脚将其转换为单通道输出。在我们的情况下，四个输入通道为X0Y0，X1Y1，X2Y2和X3和Y3，单个输出通道为X，Y。单个通道的输出取决于通道选择引脚A和B。选择引脚的状态和通道选择如下表所示：
| A | B | Channel Selected |
| 0 | 0 | Channel 0 |
| 1 | 0 | Channel 1 |
| 0 | 1 | Channel 2 |
| 1 | 1 | Channel 3 |

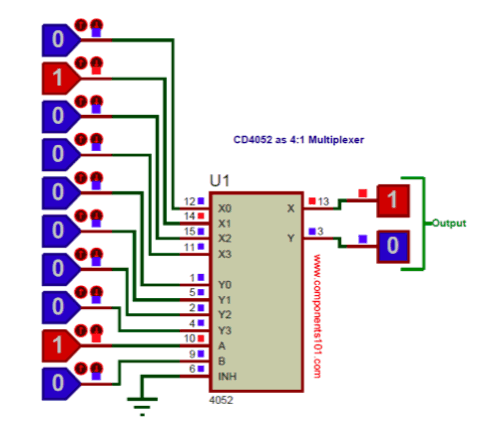

下面的视频显示了使用CD4052仿真的4：1 MUX的完整工作，此处的图像显示了它的快照
如上图所示，A和B的通道选择引脚分别为1和0。表示选择了通道1，即X1和Y1。因此，给X1和Y1的输入反映在引脚X和Y上。
CD4052作为1：4解复用器：
的CD4052可以用作一个1:4多路分解器还，即它可以采取一个输入端和提供要么它基于信道选择引脚的4个输出通道中的一个。这里的输入引脚为X和Y。根据A和B引脚上设置的值，输出引脚可以为X0，Y0或X1，Y1或X2，Y2或X3，Y3。我们已经在上表中讨论了如何使用引脚A和B选择通道。

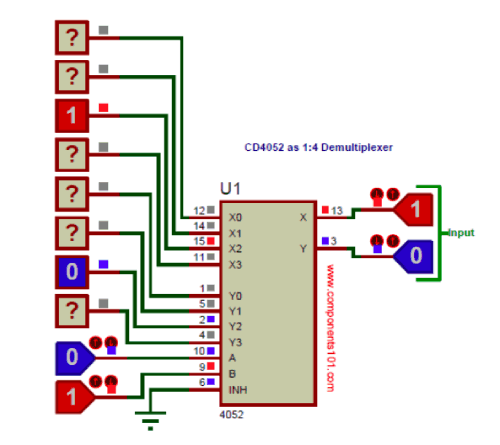

上图显示了多路分配器电路中CD4052的仿真，可以在下面的视频中找到完整的工作。如您所见，通过将A设为0并将B设为1来选择通道2，因此，给引脚X和Y的输入反映在通道2 X2和Y2引脚上。
A / D和D / A转换器电路
网络交换
可编程逻辑电路。
