CD4027双封装JK触发器IC_引脚排列_特征

来源：HQBUY 发布时间：2020-08-11

摘要： CD4027是基于CMOS高压高速双JK触发器封装。即使在15V之类的高电压下，触发器也可以以16MHz的速度运行，而噪声容限仅为2.5V。

CD4027是基于CMOS高压高速双JK触发器封装。即使在15V之类的高电压下，触发器也可以以16MHz的速度运行，而噪声容限仅为2.5V。

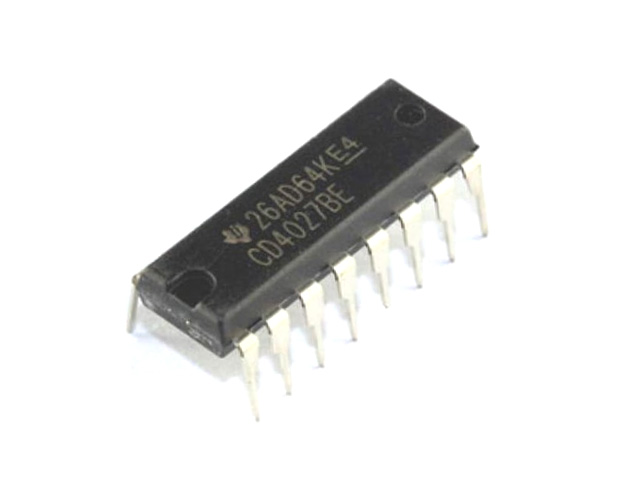

CD4027双封装JK触发器IC CD4027双封装JK触发器IC引脚排列

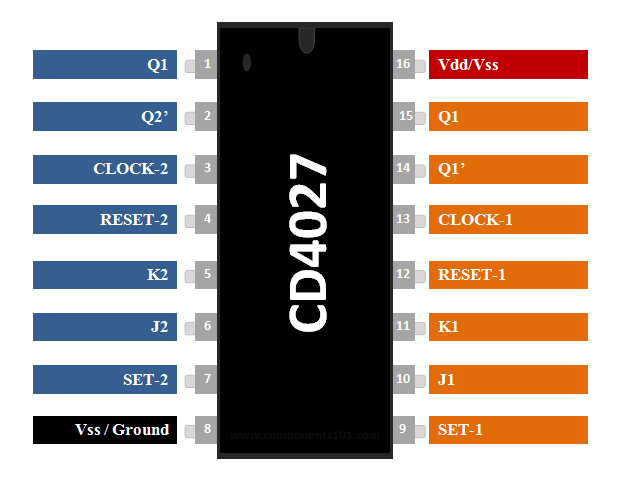

引脚配置

Pin Number	Pin Name	Description
16	Vcc	Powers the IC typically with 5V
8	Ground	Connected to the ground of the system

JK触发器– 1 / JK触发器-2

3,13	Clock-1/ Clock-2	These pins must be provided with clock pulse for the flip flop
2,7	Reset-1 / Reset-2	When Preset is high the flip flop will set Q=1 and not Q=0
4, 12	Clear-1/Clear-2	When Clear is high the flip flop will set Q=0 and not Q=1
5, 11	K-1/ K-2	Input pin of the Flip Flop
6, 10	J-1 / J-2	Another Input pin of the Flip Flop
2,14	Q-1(bar) / Q-2 (bar)	Inverted output pin of Flip Flop
1,15	Q-1 / Q-2	Output Pin of the Flip Flop

CD4027功能

双路JK触发器封装IC
工作速度：16MHz
工作电压：5V，10V，15V
最大工作电压：20V
5V时的输入上升/下降时间：45us
最小高电平输入电压：2 V
最大低电平输入电压：0.8 V
提供14引脚PDIP，GDIP，PDSO封装

相当于CD4027
74HC76

替代品JK触发器
74HC73a，74LS107、4027B

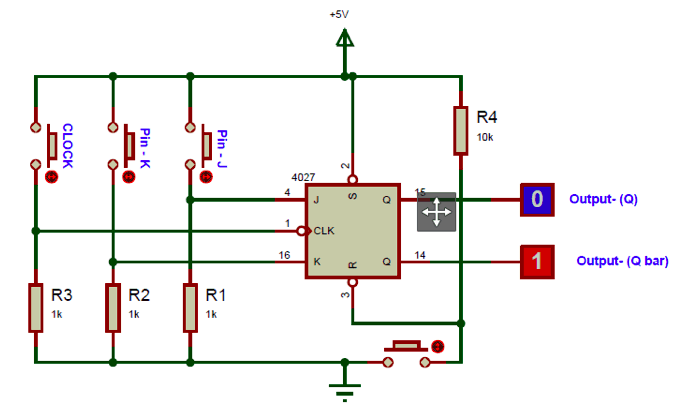

哪里可以使用CD4027 JK触发器

CD4027是一个双列直插式JK触发器IC。这意味着它内部有两个JK触发器，每个触发器都可以根据我们的应用单独使用。JK触发器一词源自其发明者Jack Kilby。JK触发器被认为是最高效的触发器，可以单独用于某些应用。触发器也称为锁存设备，这意味着它可以记住一个数据位并基于数据锁存输出，由于该属性，它们通常用作移位寄存器，控制寄存器，存储寄存器或任何内存较小的地方是必须的。可以串联使用多个触发器，以用作EEPROM来保存少量数据。JK触发器被认为更适合实际应用，因为它的真值表是触发器的输出对于所有类型的输入都是稳定的。

因此，如果您正在寻找用于闩锁的IC或用作项目的小型可编程存储器，那么该IC可能是您的正确选择。
