Diodes Inc PS508和PS509 36V模拟多路复用器提供非常低的导通和截止泄漏电流，从而使信号能够以最小的误差从高输入阻抗源进行切换。PS508和PS509还具有135μA的低电源电流，可用于便携式应用。

Diodes Inc PS508多路复用器提供8：1单端通道，而PS509提供差分4：1或双4：1单端通道。PS508和PS509在双电源（±5V至±18V）或单电源（10V至36V）下均能很好地工作。此外，PS508和PS509在对称电源（例如V DD = 12V，V SS = –12V）和非对称电源（例如V DD = 12V，V SS = –5V）下也表现良好。所有数字输入均具有TTL逻辑兼容的阈值，在有效电源电压范围内工作时支持TTL和CMOS逻辑兼容性。

PS508和PS509 36V模拟多路复用器特征

30pF（PS508）或20pF（PS509）的低导通电容

30pA低输入泄漏

0.9pC低电荷注入

轨到轨操作

±5V至±18V，10V至36V宽电源范围

125Ω低导通电阻

171ns过渡时间

先断后合开关动作

EN引脚可连接至V DD

2V至V DD逻辑电平

135μA低电源电流

2000V ESD保护HBM

完全无铅且完全符合RoHS

不含卤素和锑。“绿色”设备

包装（无铅和绿色）：

16引脚TSSOP（L）

16引脚QSOP（Q）

16引脚SOIC（W）

PS508和PS509 36V模拟多路复用器应用领域

工厂自动化和工业过程控制

可编程逻辑控制器（PLC）

模拟量输入模块

ATE测试设备

数字万用表

电池监控系统

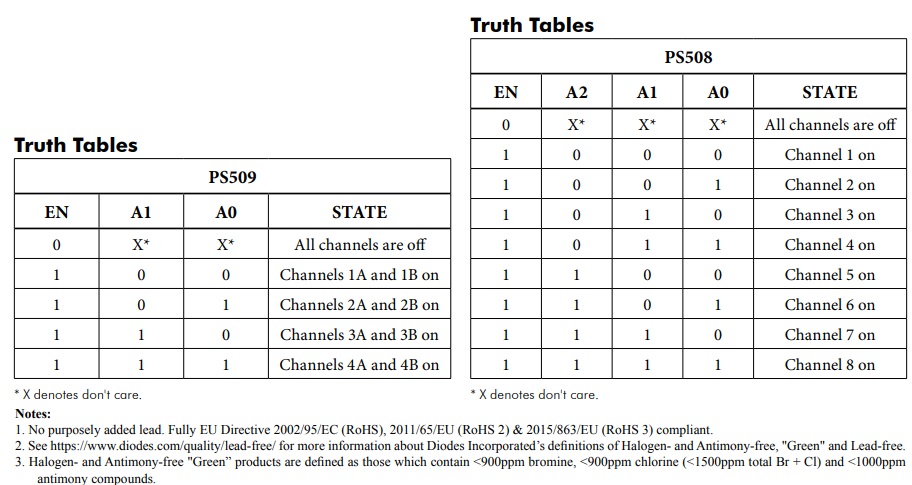

PS508和PS509 36V模拟多路复用器真值表
