Analog Devices Inc. HMC8412低噪声放大器是砷化镓（GaAs），单片微波集成电路（MMIC），伪型高电子迁移率晶体管（pHEMT），低噪声宽带放大器。HMC8412在0.4GHz至11GHz的频率范围内工作，可提供15.5dB的典型增益，1.4dB（典型值）的噪声系数和≤33dBm的典型输出三阶截距（OIP3），仅需5V漏极电源提供60mA电流即可。电压。≤20.5dBm（典型值）的饱和输出功率（PSAT）允许低噪声放大器（LNA）充当本机振荡器（LO）驱动器，用于许多ADI均衡，同相和正交（I / Q）或图像拒绝混频器。

ADI HMC8412低噪声放大器的输入和输出内部匹配至50Ω。这使得该器件非常适合基于表面贴装技术（SMT）的大容量微波无线电应用。HMC8412采用符合RoHS要求的2mm x 2mm 6引脚LFCSP封装。

 HMC8412低噪声放大器特征

1.4dB典型低噪声系数

单正电源（自偏置）

≤15.5dB典型高增益

≤33dBm典型高OIP3

符合RoHS规范的2mm x 2mm，6引脚LFCSP

 HMC8412低噪声放大器应用领域

测试仪器

电信

军事雷达与通讯

电子战

航天

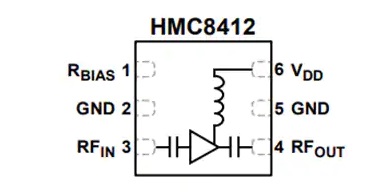

 HMC8412低噪声放大器引脚功能图
