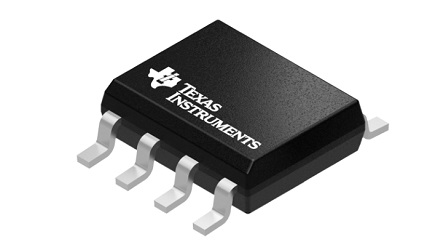

德州仪器（TI）TMCS1101精密隔离电流传感器是一种电隔离霍尔效应电流传感器，能够以高精度，出色的线性度和温度稳定性进行直流或交流电流测量。低漂移，温度补偿信号链在整个器件温度范围内提供了小于1.5％的满量程误差。输入电流流经内部1.8mΩ导体，该导体会产生一个由集成霍尔效应传感器测量的磁场。这种结构消除了外部集中器并简化了设计。低导体电阻可最大程度地降低功率损耗和散热。固有的电绝缘可在电流路径和电路之间提供600V的使用寿命工作电压和3kVRMS的基本隔离。

具有四个灵敏度选项，输出电压与输入电流成正比。固定的灵敏度使TMCS1101可在3V至5.5V的单电源下工作，消除了比例误差，并改善了电源噪声抑制能力。当流入正极输入引脚时，电流极性被视为正极。单向和双向感测都可用。TMCS1101的最大电源电流为6mA，所有灵敏度选项均在–40°C至+ 125°C的工作温度范围内指定。

TMCS1101精密隔离式电流传感器特征

典型值为±0.51％，最大值为±1.15％，总误差为–40oC至85oC

±0.5％灵敏度误差

9mA失调误差

0.04mA /oC失调漂移

0.05％线性误差

<±0.5％的使用寿命和环境漂移

3kVRMS隔离额定值

稳定的600V使用寿命工作电压

双向和单向电流感测

零漂移内部基准

3V至5.5V工作电源范围

80kHz信号带宽

多种灵敏度选项

TMCS1101A1U / B-50mV / A

TMCS1101A2U / B-100mV / A

TMCS1101A3U / B-200mV / A

TMCS1101A4U / B-400mV / A

安全相关认证（计划中）

UL 1577组件识别计划

IEC / CB 62368-1

TMCS1101精密隔离式电流传感器应用领域

电机和负载控制

逆变器和H桥电流测量

功率因数校正

过流保护

直流和交流电源监控

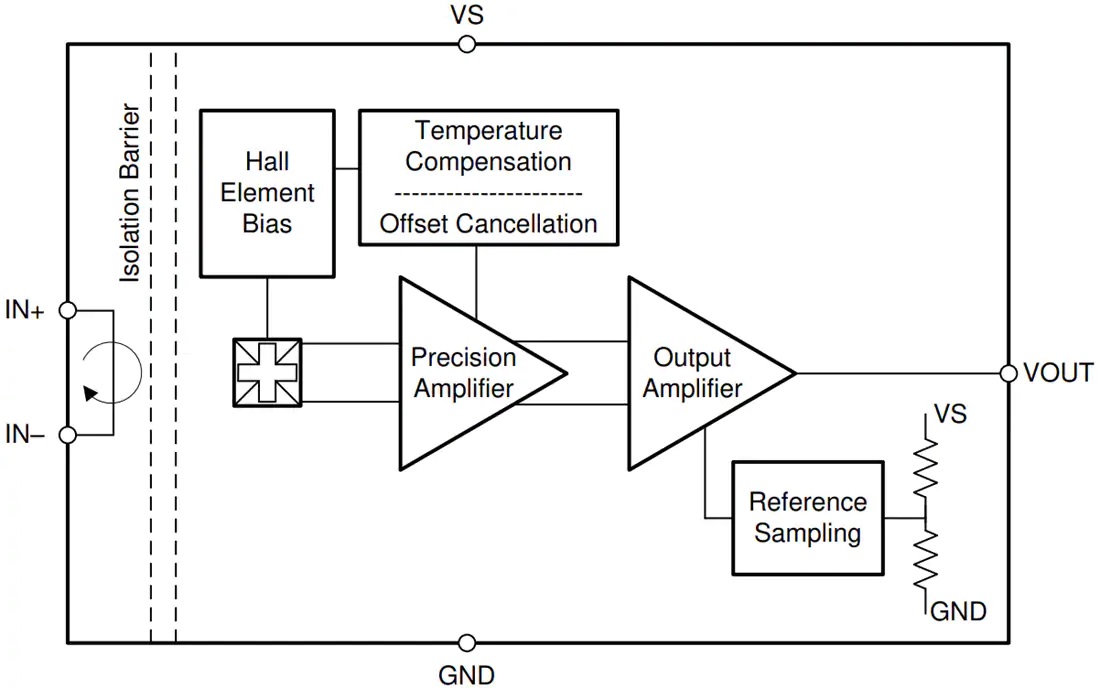

TMCS1101精密隔离式电流传感器功能结构图
