德州仪器SN74HCS596-Q1 8位串行输入/并行输出移位寄存器包含一个8位串行输入，并行输出移位寄存器，可为8位D型存储寄存器供电。所有输入均包含施密特触发器，从而消除了由于输入信号的边缘较慢或嘈杂而导致的任何错误数据输出。存储寄存器具有并行的漏极开路输出。为移位和存储寄存器提供了独立的时钟。移位寄存器具有直接优先清除（SRCLR）输入，串行（SER）输入和用于级联的串行输出（QH'）。当输出使能（OE）输入为高电平时，输出处于高阻抗状态。德州仪器（TI）SN74HCS596-Q1上的内部寄存器数据不受OE输入操作的影响。

SN74HCS596-Q1 8位移位寄存器特征

AEC-Q100符合汽车应用要求

–40°C至+ 125°C，TA器件温度等级1

设备HBM ESD分类等级2

设备CDM ESD分类等级C6

2V至6V宽工作电压范围

施密特触发器输入允许输入缓慢或嘈杂的信号

低功耗

典型I CC为100nA的

典型输入泄漏电流为±100nA

6V时±7.8mA输出驱动

SN74HCS596-Q1 8位移位寄存器应用领域

输出扩展

LED矩阵控制

7段显示控制

8位数据存储

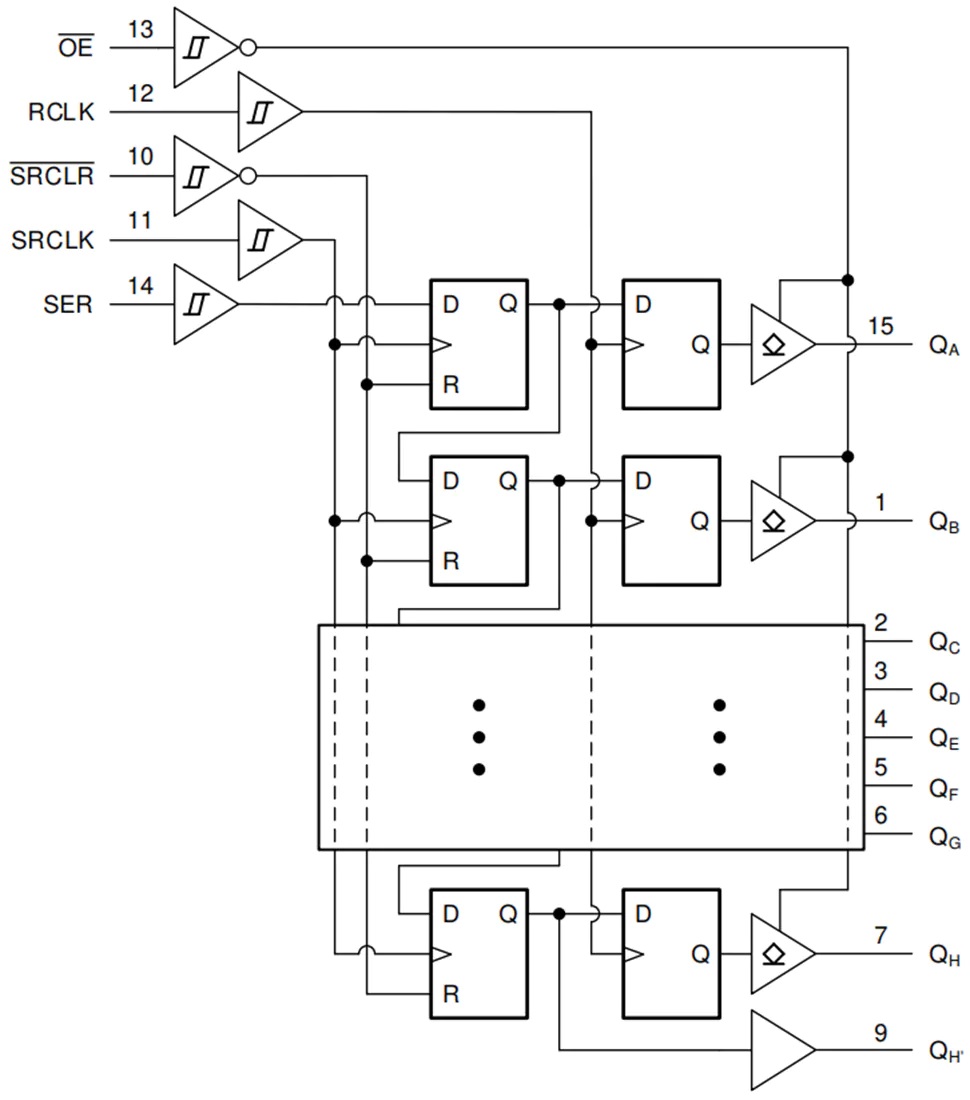

SN74HCS596-Q1 8位移位寄存器功能结构图
