DAC7715数模转换器IC_引脚配置_电气特性

来源：HQBUY 发布时间：2020-08-13

摘要： DAC7715是德州仪器（TI）设计的“ 数模转换器 ”芯片，仅以SOIC-16封装提供。该芯片接收12位串行数据，并在可选的四个输出通道中的任何一个上提供模拟输出。异步复位会将所有寄存器清除为中间电平（800H）或零电平（000H），可通过RESETSEL引脚选择。该器件可以由+ 15V单电源或+ 15V和–15V双电源供电。

DAC7715是德州仪器（TI）设计的“ 数模转换器 ”芯片，仅以SOIC-16封装提供。该芯片接收12位串行数据，并在可选的四个输出通道中的任何一个上提供模拟输出。异步复位会将所有寄存器清除为中间电平（800H）或零电平（000H），可通过RESETSEL引脚选择。该器件可以由+ 15V单电源或+ 15V和–15V双电源供电。

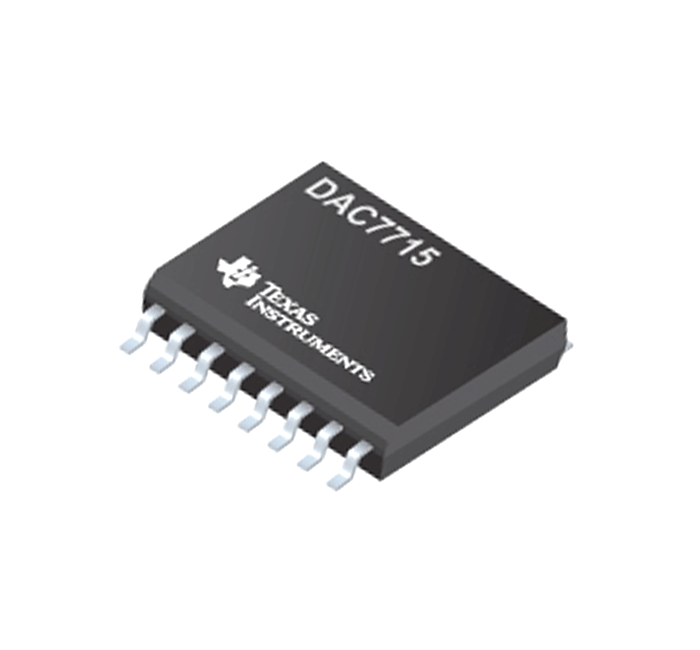

DAC7715数模转换器IC DAC7715数模转换器IC 引脚排列

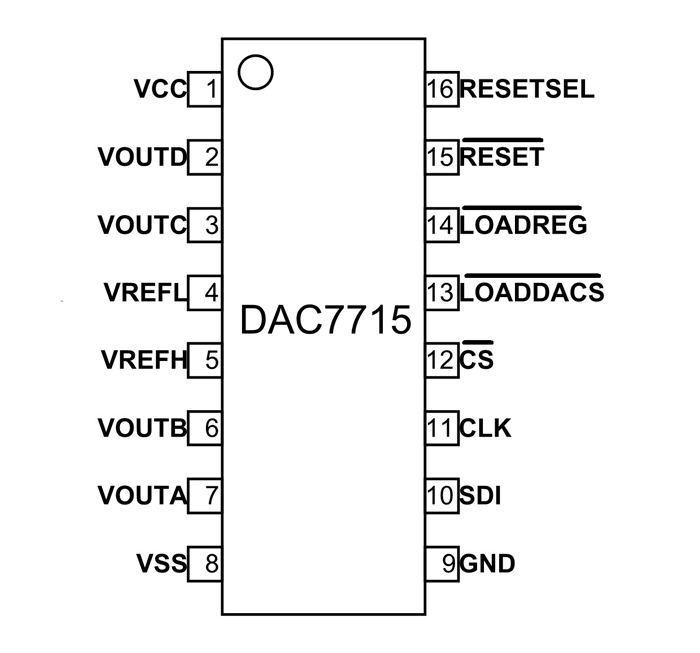

DAC7715引脚配置

DAC7715是一个16引脚器件，如图所示，每个引脚的说明如下。

Pin	Name	Description
1	VCC	Positive Supply Voltage, +15V nominal
2	VOUTD	DAC D Voltage Output
3	VOUTC	DAC C Voltage Output
4	VREFL	Reference Input Voltage Low, Sets minimum output voltage for all DACs
5	VREFH	Reference Input Voltage High, Sets maximum output voltage for all DACs
6	VOUTB	DAC B Voltage Output
7	VOUTA	DAC A Voltage Output
8	VSS	Negative Supply Voltage, 0V or –15V nominal
9	GND	Ground
10	SDI	Serial Data Input
11	CLK	Serial Data Clock
12	CS	Chip Select Input
13	LOADDACS	All DAC registers become transparent when LOADDACS is LOW. They are in the latched state when LOADDACS is HIGH
14	LOADREG	The selected input register becomes transparent when LOADREG is LOW. It is in the latched state when LOADREG is HIGH
15	RESET	Asynchronous Reset Input. Sets DAC and input registers to either zero-scale (000H) or mid-scale (800H) when LOW. RESETSEL determines which code is active
16	RESETSEL	When LOW, a LOW on RESET will cause the DAC and input registers to be set to code 000H. When RESETSEL is HIGH, a LOW on RESET will set the registers to code 800H

DAC7715的特性和电气特性

四个输出通道
低功耗：250mw（最大）
使用+ 15V单电源或+ 15V和–15V双电源供电
稳定时间：10ms至0.012％
温度范围为–40°c至+ 85°c时的12位线性度和单调性
双缓冲数据输入

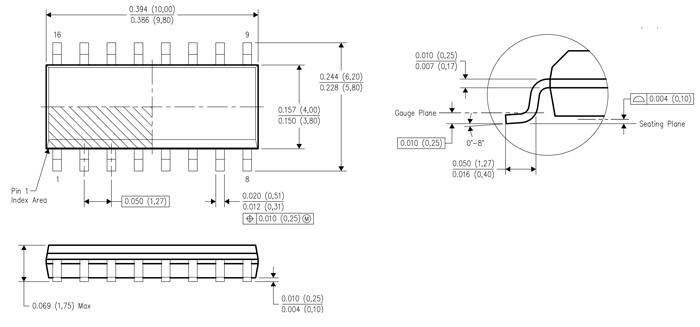

SO-16小包装
到GND的最大电源电压VCC：+ 16V
VSS的最大电源电压VCC：+ 32V
最高工作温度：–40°c至+ 85°c

DAC7715 IC概述

DAC7715基本上用于需要DAC转换的应用中，并且由于该芯片采用SOIC封装并且运行时消耗的功率非常少，因此它是小型电池供电应用的首选。该芯片能够以双电源工作，在某些应用中非常有用。另外，在许多基于微控制器的应用中，最好能够通过一个源接收串行输入来提供四个模拟输出。

如何使用DAC7715芯片

以下是数据手册中已经给出的DAC7715的简单应用电路。

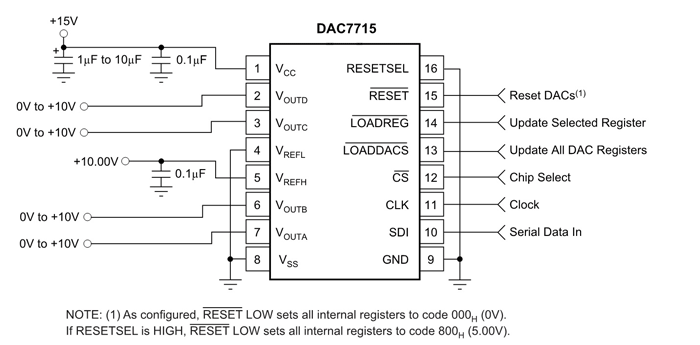

DAC7715的简单应用电路

上面的电路适用于+ 15V的单电源电压，称为基本单电源操作电路。这里，VREFH连接至+ 10V，为DAC提供+ 10V的正基准电压，而VREFL连接至地，为DAC提供0V的负基准电压。使用这些参考电压，四个输出上的电压范围为0V至+ 10V。串行数据在SDI中提供，而时钟在Clock引脚中提供。

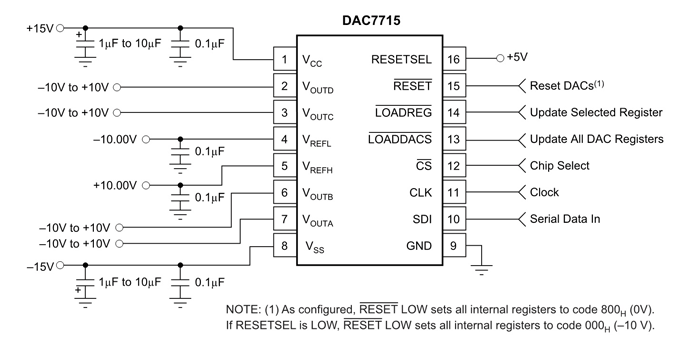

上面的电路用于+ 15V和-15的双电源电压，称为基本双电源操作电路。这里，VREFH连接至+ 10V，以给DAC提供+ 10V的正基准电压，而VREFL连接至-10V，以给DAC提供-10V的负基准电压。使用这些参考电压，四个输出上的电压范围为-10V至+ 10V。串行数据在SDI中提供，而时钟在Clock引脚中提供。

数字数据通过SDI引脚逐位发送，一旦发送了12位串行数据，再发送两个通道选择位，则LOADDACS引脚被拉低以启动转换。转换后，输出将在设置的输出通道上可用。
