德州仪器（TI）SN74HCS594-Q1 8位串行输入/并行输出移位寄存器包含一个8位串行输入，并行输出移位寄存器，可为8位D型存储寄存器供电。所有输入均包含施密特触发器，从而消除了由于输入信号变慢或噪声过多而导致的任何错误数据输出。存储寄存器具有并行输出。为移位和存储寄存器提供了独立的时钟和直接优先清除（SRCLR，RCLR）输入。提供串行输出（QH'）以进行级联。德州仪器SN74HCS594-Q1的移位寄存器（SRCLK）和存储寄存器（RCLK）时钟均为正沿触发。如果两个时钟都连接，则移位寄存器比存储寄存器提前一个计数脉冲。

SN74HCS594-Q1 8位移位寄存器特征

AEC-Q100符合汽车应用要求

–40°C至+ 125°C，T A器件温度等级1

设备HBM ESD分类等级2

设备CDM ESD分类等级C6

2V至6V宽工作电压范围

施密特触发器输入允许输入缓慢或嘈杂的信号

低功耗

典型I CC为100nA的

典型输入泄漏电流为±100nA

6V时±7.8mA输出驱动

SN74HCS594-Q1 8位移位寄存器应用领域

输出扩展

LED矩阵控制

7段显示控制

8位数据存储

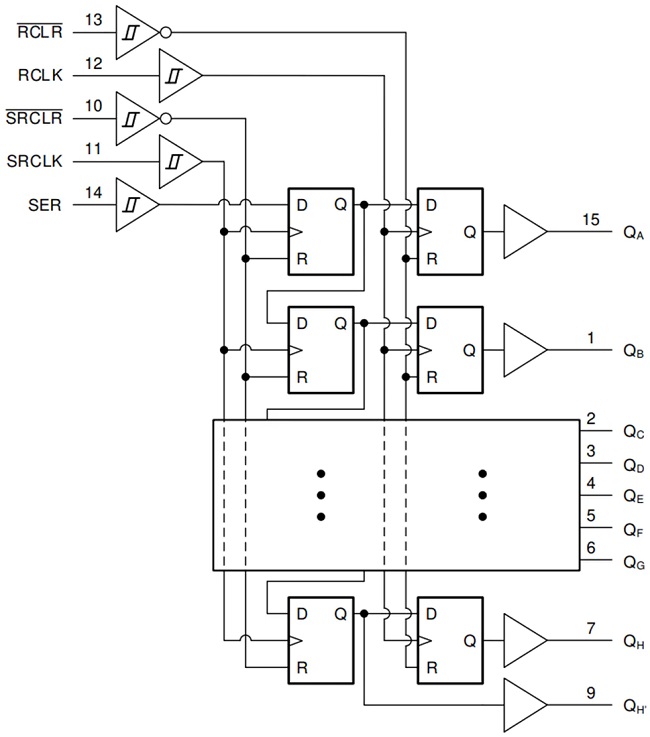

SN74HCS594-Q1 8位移位寄存器功能结构图
