CD4020B 14位二进制计数器/除法器_引脚配置_应用领域_

来源：HQBUY 发布时间：2020-08-13

摘要： IC CD4026是一个14位二进制计数器IC德州仪器。它具有12个输出引脚，范围从Q1到Q14，Q2和Q3除外。当为每个脉冲向引脚提供输入时钟脉冲时，二进制值将从00 0000 0000 0000递增至11 1111 1111 1111，相当于十进制的0至16383。

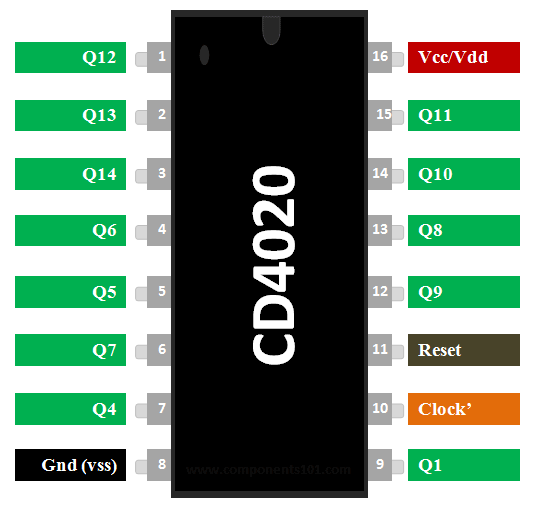

CD4020B 14位二进制计数器/除法器 CD4020B 14位二进制计数器/除法器引脚排列

CD4020B IC引脚配置

Pin	Name	Descriptiom
1,2,3,4,5,6,7,9,12,13,14,15	Q1,Q4,Q5,Q6,Q7,Q8,Q9,Q10,Q11,Q12,Q13,Q14	Output pins of the Binary counter
8	Ground	Connected to digital Ground
10	Clock	Clock signal should be given as input
11	Reset	Pulling the reset pin high will reset counter

特征

14位二进制计数器/除法器
计数范围：0至16383（十进制）
工作电压：3V至18V
标称电压：5V，10V，15V
源电流，漏电流详细信息在下面的数据表中给出。
最大时钟频率：5V时为3.5MHz
复位传播延迟：5V时为140ns

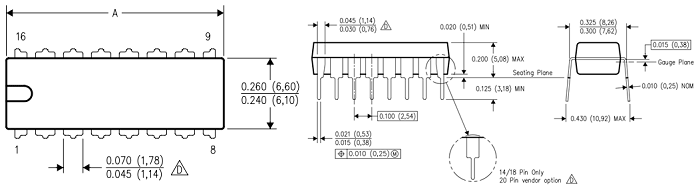

提供16引脚PDIP，CDIP，SOIC，TSSOP封装

替代二进制计数器
CD4024B（7位），CD4024B（12位）

哪里可以使用CD4020 IC

IC CD4026是一个14位二进制计数器IC德州仪器。它具有12个输出引脚，范围从Q1到Q14，Q2和Q3除外。当为每个脉冲向引脚提供输入时钟脉冲时，二进制值将从00 0000 0000 0000递增至11 1111 1111 1111，相当于十进制的0至16383。

IC的这种行为可用于构建计数器和分频器，也非常常用于时序相关的应用。因此，如果您正在寻找可以通过时钟脉冲递增的14位二进制计数器，那么您可能会对这个IC感兴趣。

如何使用CD4020二进制计数器

使用CD4020二进制计数器IC非常简单。只需通过Vss和接地引脚为IC供电，它就具有3V至18V的宽工作电压，但通常使用5V。一旦IC上电，所有二进制输出将为零，然后可以通过向时钟引脚提供时钟脉冲来增加二进制值。对于每个时钟信号，二进制值将增加1。要复位计数器，可以将Rest引脚拉高。该IC的工作如下图所示。

CD4020二进制计数器

如您在输出端可能已经注意到的那样，我们将缺少Q2和Q3引脚，这些引脚存在于内部，并且用户无法访问以保持封装较小。这些IC通常用于产生小至1ms甚至2小时或更长的时间延迟。例如，假设来自555定时器的频率为1Hz的非稳定时钟输入连接到时钟引脚。然后，输出引脚将在下表所示的以下时间间隔内变为高电平

Output pin to go High	Turns on at pulse	Turns on at time interval (approx)
Q1	1	1 second s
Q2	2	2 seconds
Q3	4	4 seconds
Q4	8	8 seconds
Q5	16	16 seconds
Q6	32	Half a minute
Q7	64	1 minute
Q8	128	2 minutes
Q9	256	4 minutes
Q10	512	8 minutes
Q11	1024	16 minutes
Q12	2048	Half an hour
Q13	4096	1 hour
Q14	8192	2 hours
