SN74HC00引脚配置

SN74HC00特征

双路输入与非门-四路封装
典型工作电压：5V
工作电压范围：-0.5V至7V
直流输入电流：±20mA
最小逻辑低电压@ + 5V：1.35V
最小逻辑高压@ + 5V：3.15V
传播延迟@ 5V：28ns（最大）
提供14引脚PDIP，GDIP，PDSO封装

哪里使用SN74HC00 IC

在电子电路中使用SN74HC00的原因很多。以下是一些使用它的示例。

SN74HC00主要用于执行NAND功能。该集成电路具有四个NAND门，每个门可单独使用。当您需要逻辑反相器时，可以重新配置该芯片中的“与非”门，使其变为非门。因此，如有必要，我们可以将SN74HC00制成四非门芯片。

需要高速NAND操作的地方。该芯片具有较少的转换时间，这是高速应用所需的。因此，SN74HC00可用于高频系统。SN74HC00是最便宜的IC之一。它真的很受欢迎，随处可见。

如何使用74HC00 IC

如前所述，74HC00具有四个NAND门。四个门的内部连接如下所示。

现在，很高兴提醒您，NAND门是AND门和NOT门的组合。

所以NAND = AND + NOT。

NAND门的真值表为

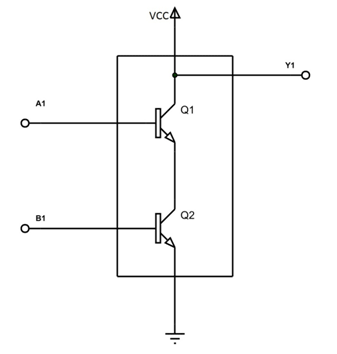

为了了解NAND门的响应，让我们研究NAND门的内部电路。

在示例CD4011电路中，当输入A1和B1均为低电平时：

晶体管Q1和Q2都将截止。因此，总电源电压出现在晶体管Q1和Q2两端。由于输出Y1只是晶体管Q1和Q2两端的电压，因此Y1将为高电平。

在任何一个输入为高的情况下：

只有相关的晶体管将导通，而另一个则不导通。这样，整个电源电压就会出现在处于截止状态的晶体管两端。由于输出Y1是晶体管Q1和Q2两端的电压，因此Y1将为高电平。

当两个输入均为高电平时：

两个晶体管都将导通，并且两个晶体管的电压都为零。由于输出Y1是两个晶体管Q1和Q2的电压，因此Y1将为LOW。

验证了情况之后，您可以说我们满足了上面的真值表.NAND门的输出方程式可以表示为Y = AB。

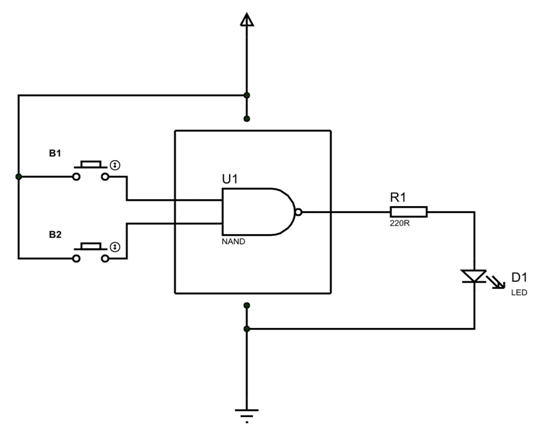

现在让我们考虑一个简单的芯片与非门应用电路。

在这里，我们将两个输入连接到两个按钮，将输出连接到LED。门的输出逻辑可以通过此LED的ON和OFF状态知道。

在正常情况下，两个按钮都不会被按下并处于打开状态。这样，门的两个输入均为低电平。当两个输入均为低电平时，根据上述真值表，输出将为高电平。由于输出为高电平，因此LED将点亮。

如果按钮之一关闭。一个输入将为低，另一输入将为高。即使在这种情况下，根据真值表输出也将为高。由于输出为高电平，因此LED将点亮。

仅当同时按下两个按钮时，我们才会有LOW输出关闭LED。

通过这三种情况，我们已经实现了芯片与非门的真值表。我们可以使用这四个门来满足我们的需求。

74HC00 IC应用领域

基本逻辑电路
数字电路
编码器和解码器
多路复用器和多路解复用器
振荡电路
联网
网络与数字系统

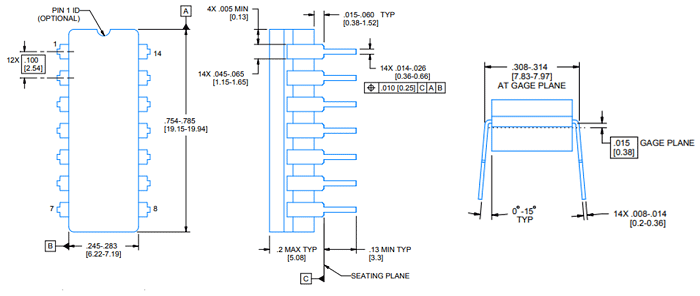

74HC00 IC 2D模型
