LM1881-视频同步分离器IC_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-13

摘要： LM1881是在复合视频和RGB视频涉及许多视频相关的应用中使用。IC的一项主要主要应用是通过消除复合视频（CVBS）方面，将复合视频（HSYNC + VSYNC + CVBS）上的同步转换为CSYNC视频（HSYNC + VSYNC）。使用旧的RGB监视器时，这很方便，因为它们不支持复合同步信息。

LM1881是在复合视频和RGB视频涉及许多视频相关的应用中使用。IC的一项主要主要应用是通过消除复合视频（CVBS）方面，将复合视频（HSYNC + VSYNC + CVBS）上的同步转换为CSYNC视频（HSYNC + VSYNC）。使用旧的RGB监视器时，这很方便，因为它们不支持复合同步信息。

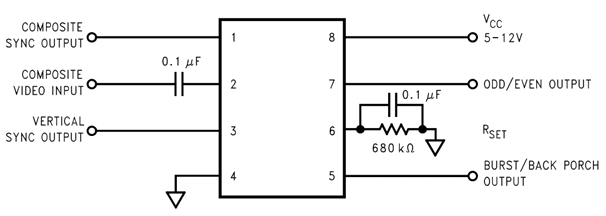

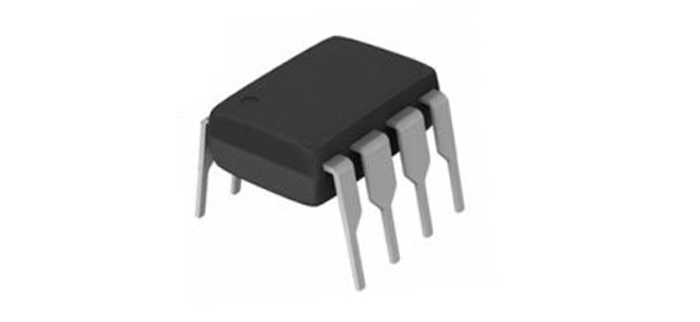

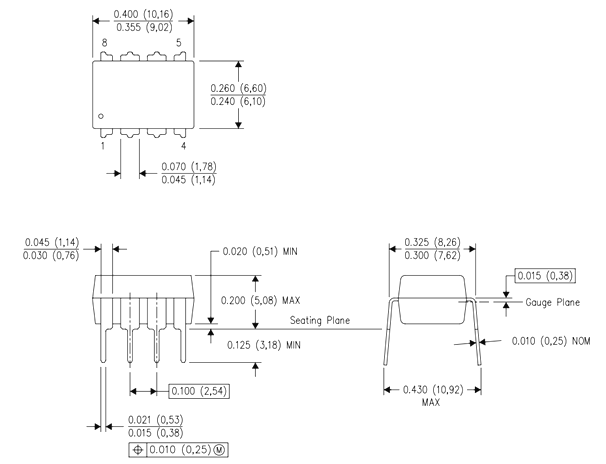

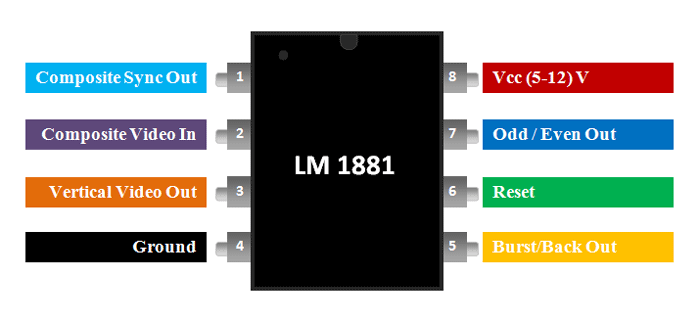

LM1881-视频同步分离器IC LM1881-视频同步分离器IC 引脚排列

引脚配置

Pin Number	Pin Name	Description
1	Composite Sync Output (CSOUT)	This is an output pin which provides the stripped out composite signal
2	Composite Video In (CVIN)	This is the input pin to which the video with composite is fed
3	Vertical Video Out (VSOUT)	This pin outputs the composite free filtered video signal
4	Ground (GND)	Connected to ground of the system
5	Burst/Back Out (BPOUT)	Outputs burst or back porch timing signal
6	Reset	Used to reset the IC
7	Odd/Even Output (OEOUT)	-
8	VCC	Powered normally with +5V or +12V

LM1881规格

工作电压：+ 5V至+ 12V
可以处理合成同步，亮度同步和合成同步视频
高输入电阻和低电源漏电流。
扫描速率：150kHz

LM1881视频同步分离器IC的使用范围

该LM1881是在复合视频和RGB视频涉及许多视频相关的应用中使用。IC的一项主要主要应用是通过消除复合视频（CVBS）方面，将复合视频（HSYNC + VSYNC + CVBS）上的同步转换为CSYNC视频（HSYNC + VSYNC）。使用旧的RGB监视器时，这很方便，因为它们不支持复合同步信息。
