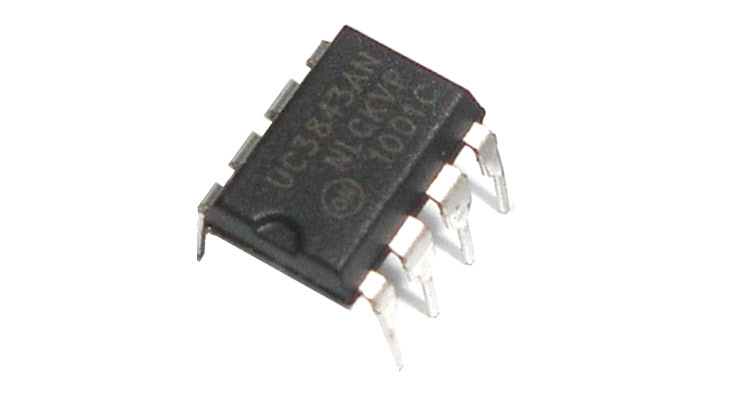

UC3843-PWM控制器IC（8引脚）_功能配置_应用领域

来源：HQBUY 发布时间：2020-08-14

摘要： UC3843 IC是一个电流模式PWM控制器，这意味着它可以用于通过改变输出电压向负载提供恒定电流。在构建带有反馈的开关模式电源时，通常使用两种控制模式，一种是电压模式控制，其中输出电压将保持恒定，而与电流无关（CV模式），另一种是电流模式控制，其中输出电流将保持恒定。与电压无关，保持恒定（C模式）。

UC3843 IC是一个电流模式PWM控制器，这意味着它可以用于通过改变输出电压向负载提供恒定电流。在构建带有反馈的开关模式电源时，通常使用两种控制模式，一种是电压模式控制，其中输出电压将保持恒定，而与电流无关（CV模式），另一种是电流模式控制，其中输出电流将保持恒定。与电压无关，保持恒定（C模式）。

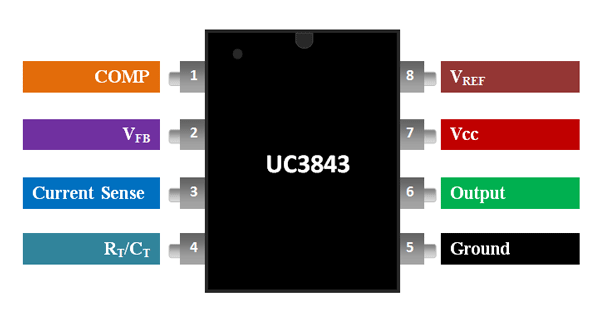

UC3843 PWM控制器IC引脚配置

Pin Number	Pin Name	Description
1	COMP (Comparator)	It is an output pin which outputs low impedance 1MHz single based in the difference between he set and current voltage. It is normally connected to the voltage feedback pin of the IC through resistor and capacitor.
2	VFB (Voltage Feedback)	It is an input to the error amplifier that inside the IC. The difference in voltage level is supplied to this pin
3	Current Sense	A shunt resistor is used to monitor the current through the circuit and the voltage across it is provided as a feedback to the current sense pin
4	RT/CT (Timing Resistor/ Timing Capacitor)	The IC has an internal oscillator which can be set using an external Resistor and capacitor connected to this pin.
5	Ground	Connected to the ground of the circuit
6	Output	This pin outputs the PWM signal based on the feedback provided and we can use this to switch the power electronic device.
7	Vcc	Supply voltage for the IC (Nominal 11V)
8	VREF	Reference voltage based on which the PWM signal is produced.

UC3843规格

电流模式PWM控制器
工作电压：7.0V至8.2V
输出引脚电流：1A
模拟输入范围：-0.3至6.3V
振荡频率：52通常
增益：3V
最大源电流：22mA
低输出电压：0.08V
高输出电压：13.5V

PWM控制器IC替代型号
UC2842，UC3842，UC3844，SG2524

哪里可以使用UC3843 PWM控制器IC

的UC3843可用于调节或限制电流在应用像SMPS，RPS，DC-DC转换器，线的电压调节器等。所以，如果要基于流动的电流寻找一个IC，以产生PWM信号，用于控制电源开关通过电路，那么该IC可能是您的正确选择。

如何使用UC3843 IC

尽管IC执行复杂的工作，但在电路中使用它却相当简单，并且如果使该IC成为设计人员中首选的外部组件，则可以用最少的数量来完成。该IC的示例应用电路如下所示。

UC3843 IC IC具有欠压保护，因此应确保其工作电压在7V至8.2V之间。IC的输出引脚连接到要开关的电源开关的栅极驱动器电路。输出引脚可提供高达1A的电流，因此将需要一个限流电阻。VFB（电压反馈）引脚用作反馈，PWM信号基于该反馈进行控制。分流电阻器用于监视电路中电流的变化，然后将分流器两端的差电压提供给反馈引脚。

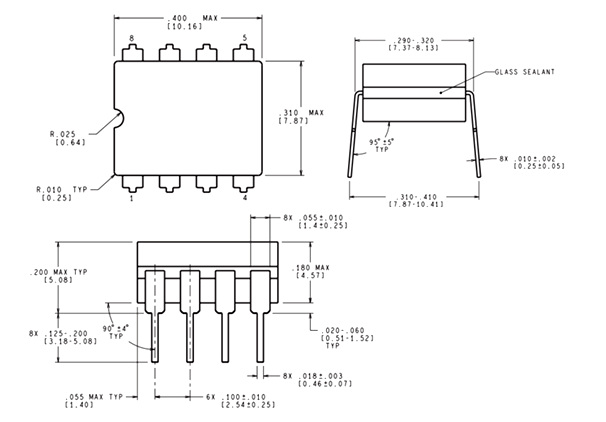

该IC还具有一个内部振荡器，可以通过将正确的电容器和电阻器值连接到引脚Rt / Ct进行配置。数据表建议的阻值在470pf至4.7nf之间，而电阻的阻值在5k至100k之间。请参阅页面末尾的数据手册，以了解有关该IC的更多信息。另外，请查看数据表底部的布局图，以快速入门。下面显示了更详细的应用电路。

UC3843-Application-Circuit应用电路
