CD4071-双输入或门IC_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-14

摘要： CD4071是一个双输入或门与四包。这意味着它内部有四个“或”门IC，每个IC均可独立使用。与门用于构建逻辑级电路，例如编码器，解码器多路复用器等。逻辑级门如CD4071和触发器在数字电子产品中起着至关重要的作用。

CD4071是一个双输入或门与四包。这意味着它内部有四个“或”门IC，每个IC均可独立使用。与门用于构建逻辑级电路，例如编码器，解码器多路复用器等。逻辑级门如CD4071和触发器在数字电子产品中起着至关重要的作用。

CD4071B或门IC CD4071B或门IC引脚排列

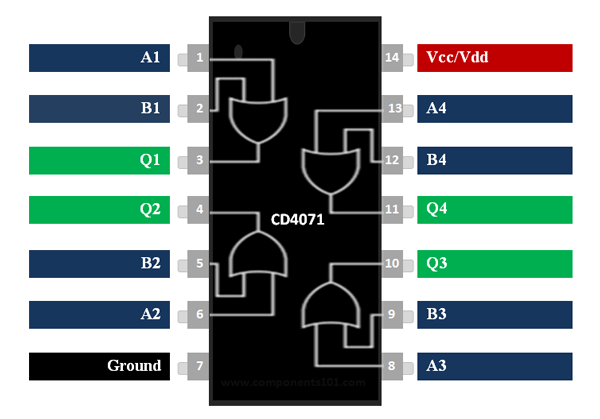

引脚配置

Pin Number	Pin Name	Description
1,6,10,15	OR Gate Input pin (A)	First Input pin for the OR gate
2,5,11,14	OR Gate Input pin (B)	Second Input pin for the OR gate
3,4,12,13	OR Gate Output pin (Q)	Output pin for the OR gate
7	Ground	Connect to the ground of the circuit.
14	Vcc (Vdd)	Used to power the IC. Typically +5V is used

特征

双输入或门–四路封装
典型工作电压：5V
工作电压范围：-0.5V至+ 20V
直流输入电流：±10mA
功耗：500mW
最小逻辑低电压@ + 5V：1.5V
最小逻辑高压@ + 5V：3.5V
传播延迟@ 5V：250ns（最大）
@ 5V转换时间：200ns（最大）
提供14引脚PDIP，GDIP，PDSO封装

逻辑'或'解释

逻辑“或”运算非常简单，因为这是两个输入“或”门，所以我们只有两个输入，分别为A和B。或门的输出称为Q。或门的真值表如下所示。

A	B	Q
0	0	0
0	1	1
1	0	1
1	1	1

如何使用CD4071 IC

要使用CD4071 IC，只需使用Vcc（引脚14）和地线（引脚8）为其供电。IC的典型工作电压为+ 5V，但也可以在+ 5V，+ 10V和+ 15V下工作。引脚Q上IC的输出电压将等于IC的工作电压。根据上面显示的真值表，当Gate的输入之一或全部为高时，输出将为高。下面的GIF文件中显示了带有示例CD4071电路的门的完整工作。
