摘要： 74LS08 IC是74XXYY IC系列的成员。芯片中有四个AND门，每个门有两个输入，因此名称为QUADRUPLE 2- INPUT AND GATE。芯片中的门由肖特基晶体管设计，用于高速逻辑运算。

74LS08 IC是74XXYY IC系列的成员。芯片中有四个AND门，每个门有两个输入，因此名称为QUADRUPLE 2- INPUT AND GATE。芯片中的门由肖特基晶体管设计，用于高速逻辑运算。

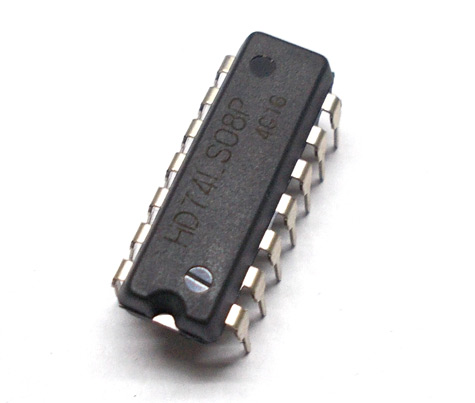

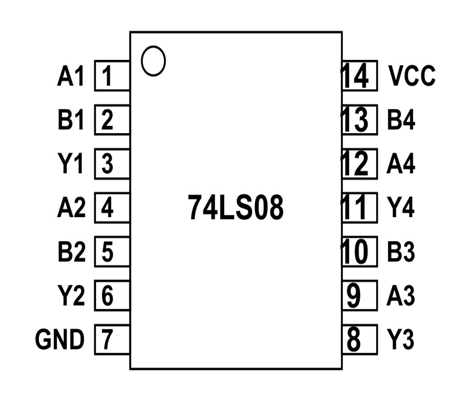

74LS08 IC 74LS08 IC引脚排列

74LS08引脚配置

Pin Number	Description
AND GATE 1
1	A1-INPUT1 of GATE 1
2	B1-INPUT2 of GATE 1
3	Y1-OUTPUT of GATE1
AND GATE 2
4	A2-INPUT1 of GATE 2
5	B2-INPUT2 of GATE 2
6	Y2-OUTPUT of GATE2
AND GATE 3
9	A2-INPUT1 of GATE 2
10	B2-INPUT2 of GATE 2
8	Y2-OUTPUT of GATE2
AND GATE 4
12	A4-INPUT1 of GATE 4
13	B4-INPUT2 of GATE 4
11	Y4-OUTPUT of GATE4
SHARED TERMINALS
7	GND- Connected to ground
14	VCC-Connected to positive voltage to provide power to all four gates

功能和规格

工作电压范围：+4.75至+ 5.25V
推荐工作电压：+ 5V
最大供电电压：7V
允许通过每个门输出的最大电流：8mA
TTL输出
低功耗
典型上升时间：18ns
典型下降时间：18ns
工作温度：0°C至70°C
储存温度：-65°C至150°C

哪里可以使用74LS08 IC

IC 74LS08有许多应用。下面提到一些。

1.该芯片主要用于需要与逻辑运算的地方。芯片中有四个AND门，我们可以同时使用一个或所有门。

2.该芯片用于需要高速AND操作的系统。如前所述，芯片中的门由肖特基晶体管设计，以使门的开关延迟更短。因此，该芯片可用于高速AND操作。

3. 74LS08是市场上用于AND逻辑运算的最便宜的IC之一。它真的很受欢迎，随处可见。

4.该芯片提供某些系统所需的TTL输出。

74LS08 IC的使用方法

前面提到的芯片中的四个AND门在内部连接，如下图所示。

74LS0四个AND门在内部连接

每个“与”门在这里对两个逻辑输入执行“与”运算。例如，gate1在A1和B1之间执行AND操作，并在Y1端子上提供输出。

与门的真值表为

Input1	Input2	AND Output
LOW	LOW	LOW
HIGH	LOW	LOW
LOW	HIGH	LOW
HIGH	HIGH	HIGH

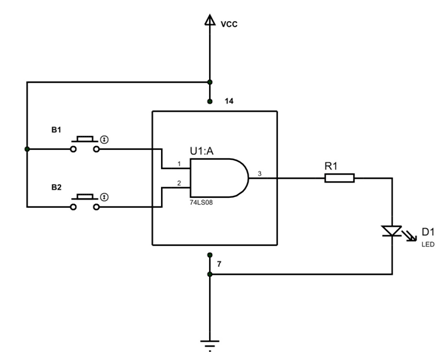

为了实现上述真值表，让我们采用一个简单的AND门应用电路，如下所示。

74LS08 IC 与门电路

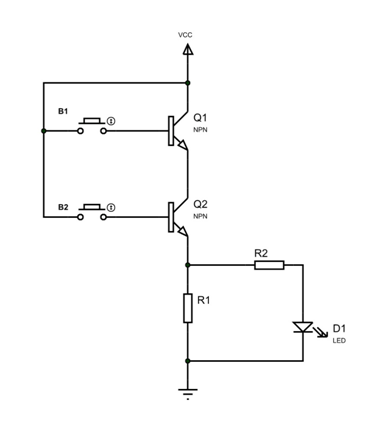

为了更好地了解内部工作，让我们考虑如下所示的AND门内部简化电路。

74LS08内部电路

在电路中，两个晶体管串联连接以形成一个与门。从两个晶体管的基极驱动与门的两个输入。这两个输入连接到按钮以更改输入的逻辑。与门的输出是电阻R1两端的电压。该输出通过限流电阻器R2连接到LED D1。连接此LED以检测输出状态。

电路工作可分为以下几个阶段：

Stage1：两个按钮都没有按下时。在这种状态下，流过两个晶体管基极的电流将为零。由于基极电流为零，因此晶体管Q1和Q2都将截止。因此，总电源电压VCC出现在晶体管Q1和Q2两端。由于整个VCC出现在晶体管两端，因此电阻R1两端的压降为零。由于输出仅是电阻R1两端的电压，因此它将为LOW。因此，当INPUTS = LOW时，OUTPUT = LOW。

第2阶段：按下任何一个按钮时，在此状态下相关晶体管将导通，而另一个则不导通。ON晶体管将充当短路，OFF晶体管将充当开路，并在其两端出现总VCC。这样电阻R1的压降将为零。由于输出仅是电阻R1两端的电压，因此它将为LOW。因此，当一个INPUT = LOW时，OUTPUT = LOW。

Stage3：同时按下两个按钮时。两个晶体管都将导通，并且两端的电压都将为零。因此，当两个INPUT = HIGH时，OUTPUT = HIGH。

验证这三个状态后，您可以说我们满足了上面的真值表。我们还可以通过真值表编写与门的逻辑方程，即Y = AB或一个+乙

这样，我们可以根据需要使用芯片的每个门。
