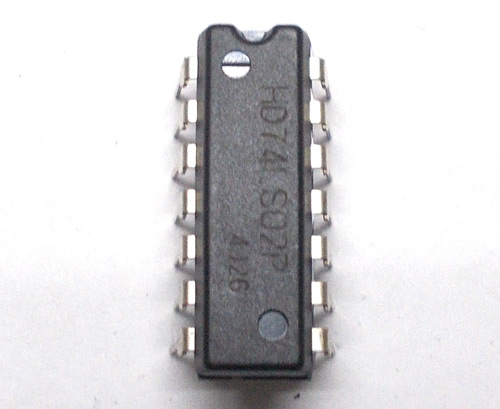

74LS02是LOGIC GATE IC，是逻辑门74XXYY IC系列的成员。IC中有四个NOR门，每个门有两个输入，因此命名为QUADRUPLE TWO 2 INPUT NOR GATE。芯片中的门由低功耗肖特基晶体管设计。

引脚配置

功能和规格

工作电压范围：+4.75至+ 5.25V
最大供电电压：7V
允许通过每个门输出的最大电流：8mA
TTL输出
低功耗
最大ESD：3.5KV
典型上升时间：15ns
典型下降时间：15ns
工作温度：0°C至70°C
储存温度：-65°C至150°C


哪里可以使用74LS02 IC

使用74LS02的原因很多。以下是一些使用它的原因。

1.该芯片主要在需要（NOR）逻辑功能时使用。该芯片具有四个（NOR）门。我们可以使用一个或所有门。

2.需要逻辑反相器时。可以重新连接此芯片中的NOR门，使其成为非门。每个或非门可以形成一个非门。因此，如有必要，我们可以使74LS02芯片成为四个非门芯片。

3.在需要高速NOR操作的地方。如前所述，芯片中的门由肖特基晶体管设计。利用它们，门的开关延迟得以最小化。因此，该芯片可用于高速应用。

4. 74LS02是最便宜的IC之一。它真的很受欢迎，随处可见。

5.该芯片还提供TTL输出，这在某些系统中是必须的。

74LS02的使用方法

前面提到的芯片中的四个NOR门在内部连接，如下所示。

每个“或非”门在这里对两个逻辑输入执行“或非”运算。或非门也是或门与非门的组合。

因此，NOR = OR + NOT。

或非门的真值表为

为了实现上述真值表，让我们采用简化的或非门并按如下所示进行连接。

在电路中，两个晶体管相连以形成或非门。两个输入从两个晶体管的基极输出。这两个输入连接到按钮。栅极的输出从两个晶体管的集电极共同取出。该输出通过限流电阻连接到LED。连接此LED以检测输出状态。连接按钮可更改输入的逻辑。

现在让我们考虑一些状态：

1.  当两个按钮都没有按下时。在这种状态下，流过两个晶体管基极的电流将为零，因为基极电流为零，晶体管Q1和Q2将截止。因此，总电源电压VCC出现在晶体管Q1和Q2两端。由于输出Y1只是晶体管Q1或Q2两端的电压，因此它将为高电平。因此，当INPUTS = LOW时，OUTPUT = HIGH。

2.按下其中一个按钮时，只有相关的晶体管处于导通状态，而另一个处于关闭状态。导通晶体管将充当短路，并且将与截止晶体管重叠。这样，两个晶体管的总压降将为零。由于晶体管压降为零，因此Y1将为低电平。因此，当一个INPUT = HIGH时，OUTPUT = LOW。

3.按下两个按钮时。两个晶体管都将导通，并且两个晶体管之间的电压都将为零。由于晶体管压降为零，因此Y1将为低电平。因此，当两个INPUTs = HIGH时，OUTPUT = LOW。

验证这三个状态后，您可以说我们满足了上面的真值表。或非门的输出方程可表示为：Y =A + B。

这样，我们可以根据需要使用芯片的每个门。

应用领域

通用NOR逻辑运算
数码电子
伺服器
运算单元
记忆体
联网
数字系统

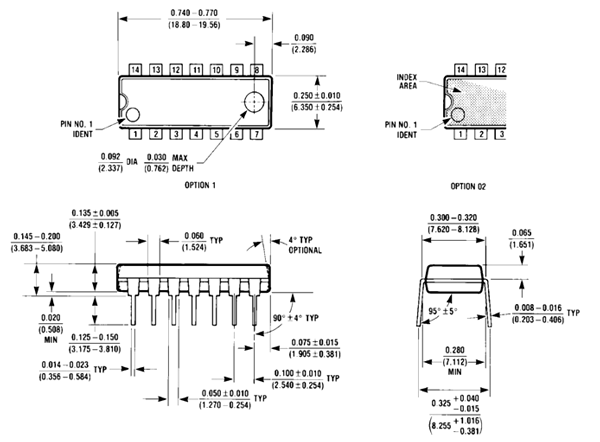

外型尺寸

（英寸/毫米）
