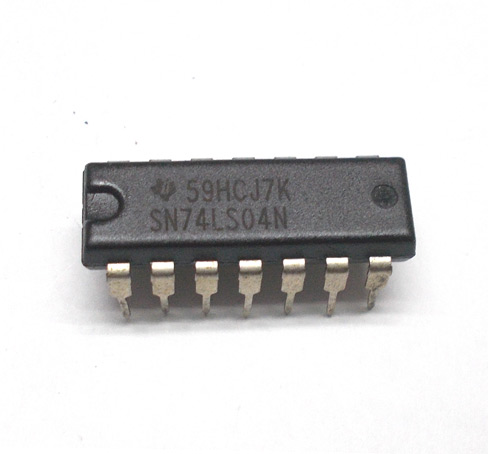

74LS04是74XXYY IC系列的一个成员。74系列是数字逻辑集成电路。74LS04 IC具有六个NOT门。这些非门执行反相功能。因此命名为十六进制反转门。

74LS04引脚配置

74LS04是14引脚IC，如74LS04引脚排列所示。该IC有各种封装形式。根据要求选择合适的包装。每个引脚的说明如下。

74LS04特性和规格

电源电压范围：+ 4.75V至+ 5.25V
最大电源电压：+ 7V
允许通过每个门输出的最大电流：8mA
完全无铅
TTL输出
最大上升时间：15ns
最大下降时间：15ns
工作温度：0°C至70°C


哪里可以使用74LS04 IC

这是少数使用74LS04的情况。

1.该芯片基本上用于需要逻辑反相器的地方。该芯片中的反相器门提供的输出为负逻辑输入。该芯片有六个不工作的门。

2.需要TTL输出时。该芯片中的门提供TTL逻辑输出，这在某些应用中是必须的。

3. 74LS04是市场上可用的低成本芯片，因此在应用成本较低时使用。

74LS04的使用方法

如前所述，74LS04具有六个可单独使用的反转门。门的内部连接可以如下所示。

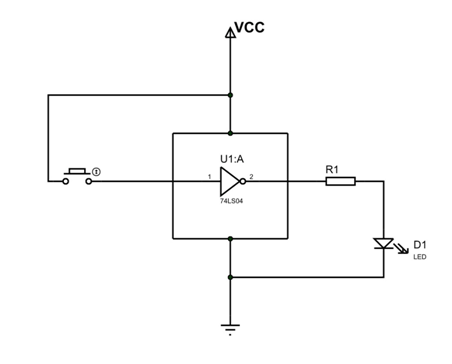

现在，让我们将六个门中的单个门连接起来，如电路图所示。

为了理解NOT门的工作原理，让我们以更简化的版本重绘它。

如图所示，我们有一个形成非门的晶体管。这里输入的是连接到按钮的1A。输出1Y通过电阻连接到LED。连接LED即可知道输出状态。

在电路中

未按下按钮时：

通过晶体管基极的电流将为零。由于基极电流为零，因此晶体管将处于截止状态。在OFF状态下，总的电源电压出现在晶体管两端，在这种情况下，此处的输出1Y将为HIGH，因为输出仅是晶体管两端的电压。因此，当未按下按钮时，INPUT 1A = LOW，而OUTPUT 1Y = HIGH。

当按下按钮时：

电压出现在晶体管的基极，电流流过它。由于存在基极电流，因此晶体管将导通。在接通状态下，总电源电压出现在电阻两端，而晶体管两端的电压将为零。在这种情况下，此处的输出1Y也将为LOW，因为输出仅是晶体管两端的电压。因此，当按下按钮时，INPUT 1A = HIGH和OUTPUT 1Y = LOW。

如果我们根据上述情况绘制真值表，我们将拥有。

通过真值表，您可以了解到“非门”的输出是输入的取反或取反。我们可以将输出函数写为Y =一个 。

我们在74LS04芯片中有六个这样的门。我们可以根据需要使用这些门中的一个或全部六个。

应用领域

通用逻辑
伺服器
记忆体
电脑和笔记本
数码电子
联网
数字系统

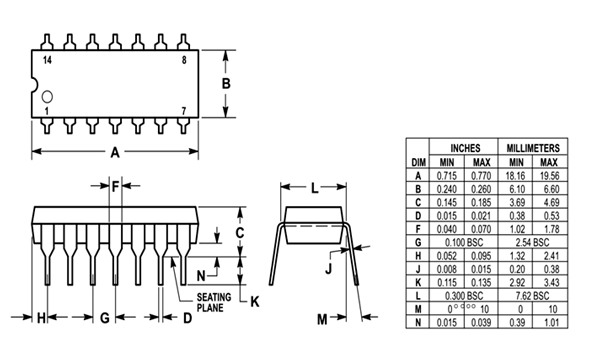

2D模型
