74LS00是74XXYY IC系列的成员。74xxyy IC是数字电子设备的逻辑门。74LS00 IC具有四个NAND门。每个门也有两个输入。因此，将其命名为QUAD TWO 2 INPUT NAND GATE。

74LS00引脚配置

74LS00是14针设备。该芯片有不同的封装形式，可以根据需要进行选择。每个引脚的说明如下。

74LS00特性和规格

工作电压范围：+4.75至+ 5.25V
最大供电电压：7V
允许通过每个门输出的最大电流：8mA
TTL输出
最大ESD：3.5KV
典型上升时间：15ns
典型下降时间：15ns
工作温度：0°C至75°C

哪里使用74LS00 IC

在电子电路中使用74LS00的原因很多。以下是一些使用它的示例。

1. 74LS00主要用于执行NAND功能。该集成电路具有四个NAND门。每个门可以单独使用。

2.需要逻辑反相器时。可以重新配置此芯片中的NAND门，使其不为门。因此，如有必要，我们可以使74ls00成为四个非门芯片。

3.在需要高速NAND操作的地方。该芯片具有较少的转换时间，这是高速应用所需的。因此74LS00可用于高频系统。

4. 74LS00是最便宜的IC之一。它真的很受欢迎，随处可见。

74LS00 IC的使用方法

如前所述，74LS00具有四个NAND门。四个门的内部连接如下所示。

现在，很高兴提醒您，NAND门是AND门和NOT门的组合。

所以NAND = AND + NOT。

NAND门的真值表为

为了了解NAND门响应，让我们研究NAND门的内部电路。

在电路中，当输入A1和B1均为低电平时：

晶体管Q1和Q2都将截止。因此，总电源电压出现在晶体管Q1和Q2两端。由于输出Y1只是晶体管Q1和Q2两端的电压，因此Y1将为高电平。

在任何一个输入为高的情况下：

只有相关的晶体管将导通，而另一个则不导通。这样，整个电源电压就会出现在处于截止状态的晶体管两端。由于输出Y1是晶体管Q1和Q2两端的电压，因此Y1将为高电平。

当两个输入均为高电平时：

两个晶体管都将导通，并且两个晶体管的电压都为零。由于输出Y1是两个晶体管Q1和Q2的电压，因此Y1将为LOW。

验证情况后，您可以说我们满足了上面的真值表.NAND门的输出方程式可以表示为，Y =AB 。

现在让我们考虑一个简单的芯片与非门应用电路。

在这里，我们将两个输入连接到两个按钮，将输出连接到LED。门的输出逻辑可以通过该LED的ON和OFF状态知道。

在正常情况下，两个按钮都不会被按下并处于打开状态。这样，门的两个输入将为低电平。当两个输入均为低电平时，根据上述真值表，输出将为高电平。由于输出为高电平，因此LED将点亮。

如果按钮之一关闭。一个输入为LOW，其他输入为HIGH。即使在这种情况下，根据真值表输出也将为高。由于输出为高电平，因此LED将点亮。

仅当同时按下两个按钮时，我们才会有LOW输出关闭LED。

通过这三种情况，我们已经实现了芯片与非门的真值表。我们可以使用这四个门来满足我们的需求。

应用领域

通用逻辑
数码电子
电脑和笔记本
伺服器
运算单元
联网
数字系统

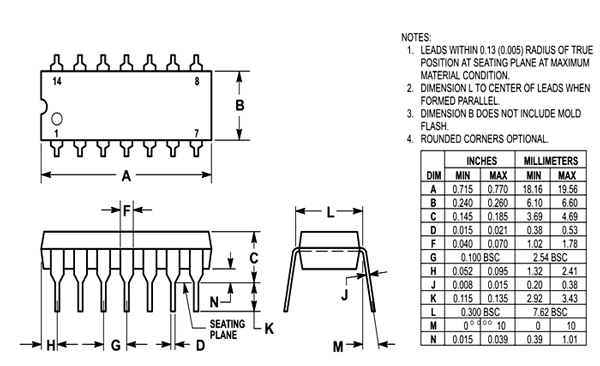

二维模型
