差分比较器芯片LM311的引脚图及功能配置_工作原理_电路图_替换型号及应用领域

来源：HQBUY 发布时间：2022-06-14

摘要： LM311差动比较运算放大器是TI一个非常古老的比较芯片，已被用于电压比较于电子设计，很长一段时间。任何运算放大器都可以用作电压比较器，但是LM311通过在其封装内放置一个输出晶体管证明了自己的优势。该晶体管的集电极和发射极引脚也可以由硬件控制，这使其适用于许多应用。

LM311差动比较运算放大器是TI一个非常古老的比较芯片，已被用于电压比较于电子设计，很长一段时间。任何运算放大器都可以用作电压比较器，但是LM311通过在其封装内放置一个输出晶体管证明了自己的优势。该晶体管的集电极和发射极引脚也可以由硬件控制，这使其适用于许多应用。

LM311-差分比较器IC

LM311引脚图及功能配置

LM311引脚图：

LM311-差分比较器IC 引脚排列

LM311引脚功能配置：

引脚	引脚名称	引脚功能
1	EMIT OUT	Emitter Output – This is the Emitter pin of the output transistor
2	Non-Inverting Input (IN+)	The Non-Inverting Pin of the comparator is give a variable voltage to compare
3	Inverting Input (IN-)	The Inverting pin is also given a fixed voltage which is compared with the (IN+)
4	Ground (VCC-)	This pin is connected to the ground of the system (Negative voltage can also be used)
5	Balance	This pin can be used to turn off the DC-offset voltage
6	Balance/Strobe	This pin can be used to turn off the output stage
7	COL OUT	Collector Out – This is the Collector output of the transistor
8	VCC+	Provide the operating voltage for the Op-Amp. For LM311 it is upto +15V

LM311芯片规格参数

电源范围广

1.单电源– 5V至30V
2.双电源–±2.5V至±15V

Vcc +的最大电流：7.5mA

两个运算放大器的单电源供电可实现可靠的操作

因此能够驱动高达50V和50 mA的负载

可以驱动大多数TTL和MOS负载

输出可与系统接地隔离

运算放大器LM311的替代型号

运算放大器LM311的替代型号有：LM741，LM358，LM339，LM324

LM311比较运算放大器工作原理图

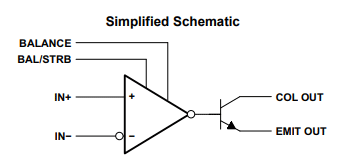

LM311差动比较运算放大器是TI一个非常古老的比较芯片，已被用于电压比较于电子设计，很长一段时间。任何运算放大器都可以用作电压比较器，但是LM311通过在其封装内放置一个输出晶体管证明了自己的优势。该晶体管的集电极和发射极引脚也可以由硬件控制，这使其适用于许多应用。该芯片的简化原理图如下所示：

LM311比较运算放大器工作原理图

该晶体管可以驱动高达50V和50mA的负载，适合驱动大多数TTL，MOS和RTL负载。晶体管还可以使负载与系统接地隔离，因此，如果您正在寻找电压比较器来驱动这些规格的负载，那么该IC可能是您的正确选择。

LM311 芯片的应用电路图

像所有电压比较器一样，LM311也具有一个反相引脚和一个非反相引脚。如果同相端（引脚2）上的电压高于反相端（引脚2），则输出（引脚7）也将为高，否则输出将为低。

LM311可以在单电源电压或双电源模式下工作。现在，让我们集中讨论+ 5V电源电压电路，因为这是数字电路最常用的设计。在这种类型中，VCC +（引脚8）连接到+ 5V电源电压，而VCC（引脚4）接地以将其保持在0V电位。下面显示了一个示例电路，其中的反相端子设置为2.5V，并且使用电位计改变同相端子的电压。您可以注意到，当引脚2的电压高于引脚7的电压时，输出电压保持高电平，反之亦然。

LM311工作电路图

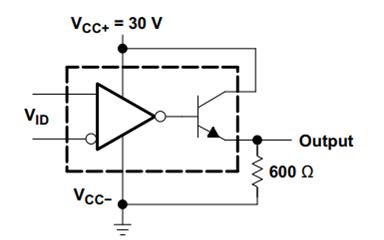

如果要手动调节直流偏置电压，则使用运算放大器上的引脚5和6设置平衡电压。通常不使用这些引脚，因为可以更好地控制输入失调本身。不使用时，针脚5和6应当如上所述短路。您还可以注意到，晶体管的集电极引脚（引脚7）用于输出，发射极引脚（引脚1）接地。这种设计称为“ 集电极输出电路 ”，但并非总是如此。您可以参考LM311数据表中的其他可能电路（在底部给出）。一个发射极输出电路如下所示。

LM311发射极输出电路
