LM317是一个 3 端稳压器IC，使用非常简单。它的数据表中有许多应用电路，但此 IC 以用作可变稳压器而广为人知。因此，让我们研究一下如何使用此 IC 作为可变电压调节器。

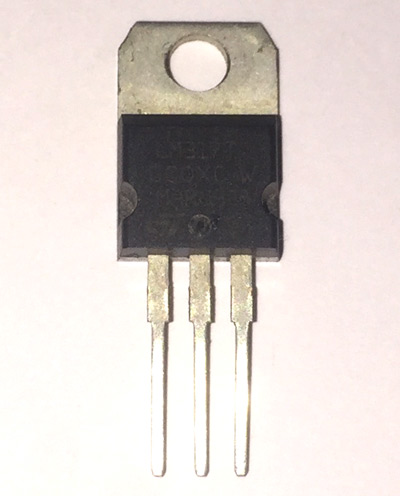

LM317 引脚配置：

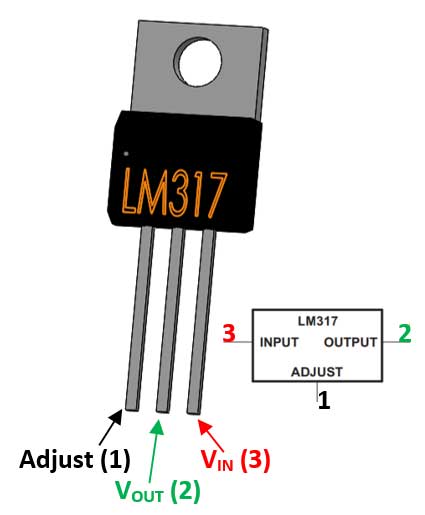

LM317 引脚图：

LM317 引脚功能：

Adjust, 输出电压(Vout)

Output Voltage (Vout), 通过adjust引脚设置的调节输出电压可从此引脚获得

Output Voltage (Vout), 需要调节的输入电压提供给此引脚

LM317 特征

可调 3 端子正压稳压器
输出电压可设置为 1.25V 至 37V
输出电流为 1.5A
输出电压差最大输入为 40V，建议 15V
当电压差为 15V 为 2.2A 时，最大输出电流
工作结温为 125°C
提供 To-220、SOT223、TO263 封装

LM317替代电压调节器型号

LM317替代电压调节器型号：LM7805、LM7806、LM7809、LM7812、LM7905、LM7912、LM117V33、XC6206P332MR

LM317用途

当涉及到可变电压调节要求时，LM317很可能是首选。除了用作可变电压调节器外，它还可用作固定电压调节器、限流器、电池充电器、交流电压调节器，甚至可调电流调节器。此 IC 的一个显著缺点是，在调节过程中，其电压降约为 2.5，因此，如果您希望避免此问题，请查看上面给出的另一个等效 IC。

因此，如果您正在寻找一个可变电压稳压器来提供高达 1.5A 的电流，那么此稳压器 IC 可能是您应用的的最佳选择。

如何使用 LM317？

LM317 是一个 3 端稳压器IC，使用非常简单。它的数据表中有许多应用电路，但此 IC 以用作可变稳压器而广为人知。因此，让我们研究一下如何使用此 IC 作为可变电压调节器。

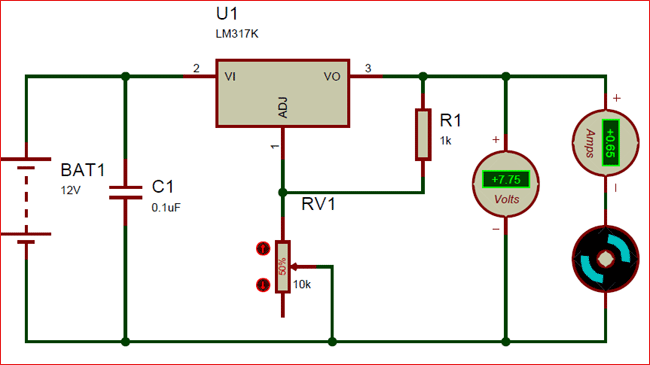

如前面所说，IC 有 3 个引脚，其中输入电压提供给引脚 3 （VIN），然后使用一对电阻器（电位分压器），我们在引脚 1（调整）设置一个电压，这将决定在引脚 2 （VOUT） 时给出的 IC 的输出电压。现在，要让它成为可变电压调节器，我们必须在引脚1设置可变电压，这可以通过在电位分压器中使用电位计完成。以下电路设计为以 12V（可提供高达 24V）作为输入，并调节 1.25V 至 10V。

电阻器 R1 （1K） 和电位计 （10k） 一起在调整引脚上产生电位差，从而相应地调节输出引脚。基于电阻值计算输出电压的公式是

5OUT? 1.25 × （1 × （R2/R1））

现在，让我们验证上述电路的公式。R1 的值为 1000 欧姆，R2（电位计）的值是 5000，因为它是放置在 50% 的 10k 电位计（1000 的 50/100 是 5000 表示 5000）。

VOUT = 1.25 × (1 + (R2/R1))

± 1.25 × 6

± 7.5V

模拟显示7.7 V非常接近。您可以通过简单地更改电位计来改变输出电压。在我们的电路中，电机作为负载连接，消耗约 650mA，您可以连接任何负载高达 1.5A。

相同的公式也可用于计算所需输出电压的电阻值。一个简单的方法就是使用这个在线计算器随机替换您拥有电阻器的值，并检查你会得到哪个输出电压。

LM317 应用

用于正电压调节
可变电源
电流限制电路
反向极性电路
常用于台式电脑、DVD 和其他消费类产品
用于电机控制电路

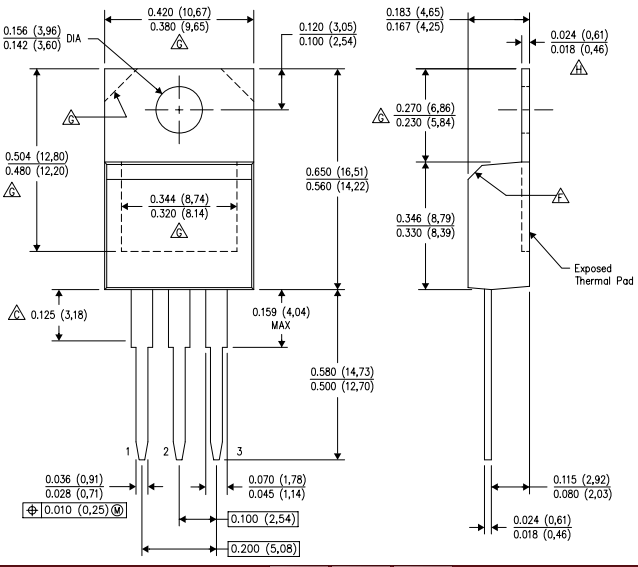

LM317 封装尺寸（TO-220）
