MAX232 IC_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-18

摘要： IC MAX232用于TTL / CMOS到RS232的转换。意味着我们的大多数微控制器（PIC / ARM / Atmel）都通过TTL / CMOS逻辑进行操作，即它通过0V或+ 5V进行通信，但是我们的计算机在RS232的帮助下工作，该RS232在-24V或+ 24V的逻辑电平下运行。因此，如果必须将这些微控制器与计算机接口，则需要将TTL / CMOS逻辑转换为RS232逻辑。因此，如果您正在寻找一种集成电路来执行这种转换并将微控制器与计算机连接，那么MAX232集成电路就是您的最佳选择

IC MAX232用于TTL / CMOS到RS232的转换。意味着我们的大多数微控制器（PIC / ARM / Atmel）都通过TTL / CMOS逻辑进行操作，即它通过0V或+ 5V进行通信，但是我们的计算机在RS232的帮助下工作，该RS232在-24V或+ 24V的逻辑电平下运行。因此，如果必须将这些微控制器与计算机接口，则需要将TTL / CMOS逻辑转换为RS232逻辑。因此，如果您正在寻找一种集成电路来执行这种转换并将微控制器与计算机连接，那么MAX232集成电路就是您的最佳选择。

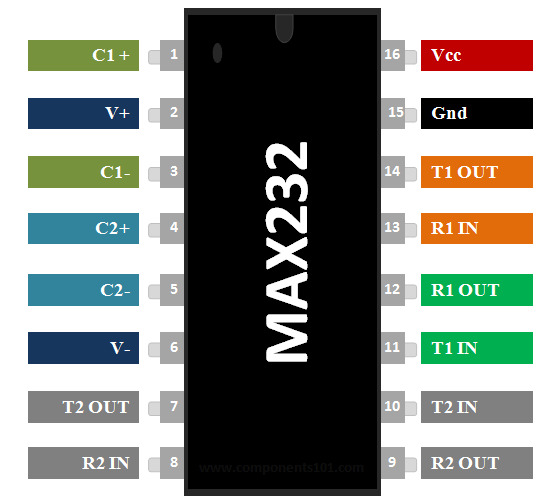

MAX232集成电路 MAX232集成电路引脚

MAX232引脚配置

Pin Number	Pin Name	Description
1	C1 +	Connects to the positive end of First capacitor
2	V+	Connects to one end of the capacitor & other end is grounded
3	C1 -	Connects to the negative end of First Capacitor
4	C2+	Connects to positive end of second capacitor
5	C2-	Connects to negative end of second capacitor
6	V-	Connects to one end of the capacitor & other end is grounded
7	T2 OUT	Transmission pin of second converter module for RS232 cable
8	R2 IN	Reception pin of second converter module for RS232 cable
9	R2 OUT	Reception pin of second converter module for Microcontroller(Rx)
10	T2 IN	Transmission pin of second converter module for Microcontroller(Tx)
11	T1 IN	Transmission pin of first converter module for Microcontroller(Tx)
12	R1 OUT	Reception pin of first converter module for Microcontroller(Rx)
13	R1 IN	Reception pin of first converter module for RS232 cable
14	T1 OUT	Transmission pin of first converter module for RS232 cable
15	Ground	Connects to the ground of the circuit
16	Vcc	Connects to the supply voltage typically +5V

特征

TTL / CMOS转RS232转换器IC
可以同时支持两种转换（双驱动器和接收器）
易于设置和初始化
工作速度：120kbit / s
±30V输入电平
工作电流：8mA

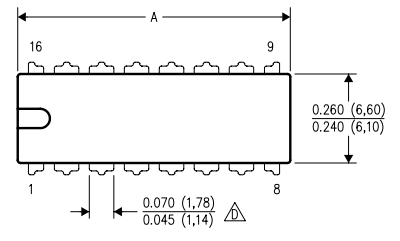

提供16引脚PDIP，SO，SOIC封装

如何使用RS232转换器IC

该IC易于设置并且易于使用。IC在+ 5V的帮助下工作，因此用+ 5V为Vcc供电，并将接地引脚接地。该IC还需要四个电容器才能工作。这些电容器的值可以在1uF至22uF之间。

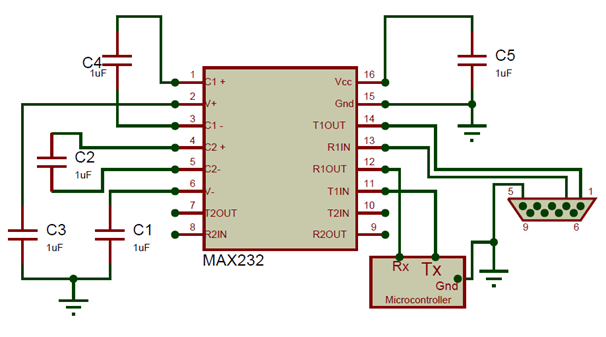

MAX232 IC可以帮助您转换两个逻辑电平，即可以使用两个微控制器，但是要开始使用，我们将只使用一个MCU并将其连接到计算机，完整电路如下所示。如您所见，引脚（T2输出，R2输入，T2输入，R2输出）保持空闲状态，因为我们没有使用第二个模块。

每个具有串行通信功能的微控制器都将具有一个Tx引脚和一个Rx引脚。这两个引脚应分别连接到T1输入（引脚10）和R1输出（引脚13）引脚。这是TTL / CMOS逻辑输入，然后可以从引脚R1输入（引脚13）和T1输出（引脚14）获得转换器RS232逻辑信号。您可能想知道当IC本身由+ 5V供电时，如何将5V信号转换为+ 25V信号。这可以通过称为电荷泵的方法来实现，该方法由一个电容器充电至25V提供。
