Analog Devices Inc. ADPD4100-4101多模式传感器前端可激发多达八个LED并测量多达八个独立电流输入上的返回信号。这些设备提供12个可编程时隙，用于同步传感器测量。ADPD4100-4101传感器前端具有双通道处理功能，可同时进行采样，灵活的输入多路复用和片上数字滤波。ADPD4100支持SPI通信，ADPD4101支持 I2C 通信。典型的应用包括可穿戴的健康和健身监护仪，工业监护仪以及家庭患者监护仪。

ADPD4100-4101多模式传感器前端特征

多模式模拟前端

8个输入通道具有多种操作模式，可进行传感器测量

双通道处理，同时采样

12个可编程时隙，用于同步传感器测量

灵活的输入多路复用以支持差分和单端传感器测量

8个LED驱动器，其中4个可同时驱动

片上数字滤波

支持的通讯：

适用于ADPD4100的SPI

ADPD4101的I 2 C

ADPD4100-4101多模式传感器前端技术指标

使用内部振荡器的0.004Hz至9kHz灵活采样率

发射和接收信号链的SNR为100dB

60dB高达1kHz的交流环境光抑制

400mA总LED峰值驱动电流

512字节FIFO大小

系统总功耗为30μW（LED和AFE组合功率）

ADPD4100-4101多模式传感器前端应用领域

可穿戴的健康和健身监视器：

心率监测器（HRM）

心率变异性（HRV）

强调

血压估算

点氧饱和度（SpO 2）

水化

身体构成

工业监控：

CO，CO 2，烟雾和气溶胶检测

家庭病人监护

不同的传感器测量值：

光体积描记法（PPG）

心电图（ECG）

皮肤电活动（EDA）

阻抗

电容

温度

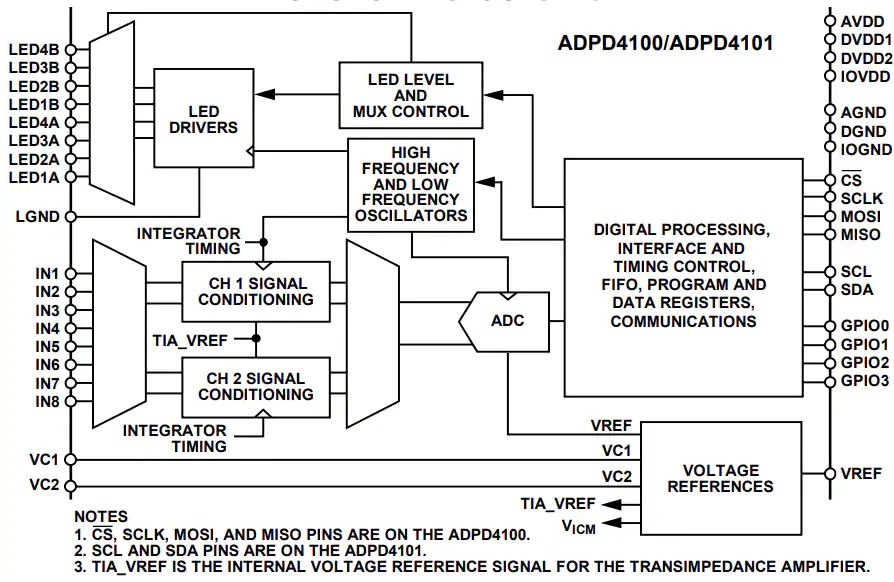

ADPD4100-4101多模式传感器前端功能结构图

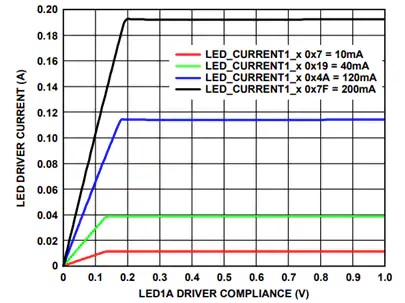

ADPD4100-4101多模式传感器前端性能图
