凌力尔特DC2932A演示电路板_功能结构图_电路设置_及应用电路图

来源：HQBUY 发布时间：2020-08-19

摘要： 凌力尔特公司（Linear Technology / Analog Devices）的DC2932A演示电路为LTC5597 RMS功率检测器提供了参考设计。LTC5597具有RMS响应，可测量100MHz至70GHz的RF和微波信号。

凌力尔特公司（Linear Technology / Analog Devices）的DC2932A演示电路为LTC5597 RMS功率检测器提供了参考设计。LTC5597具有RMS响应，可测量100MHz至70GHz的RF和微波信号。输入信号转换为与输入信号电平成对数比例的直流电压。LTC5597能够检测到低至-37dBm的信号，并提供高达35dB的输入动态范围，根据频率而达到1dB的准确度。

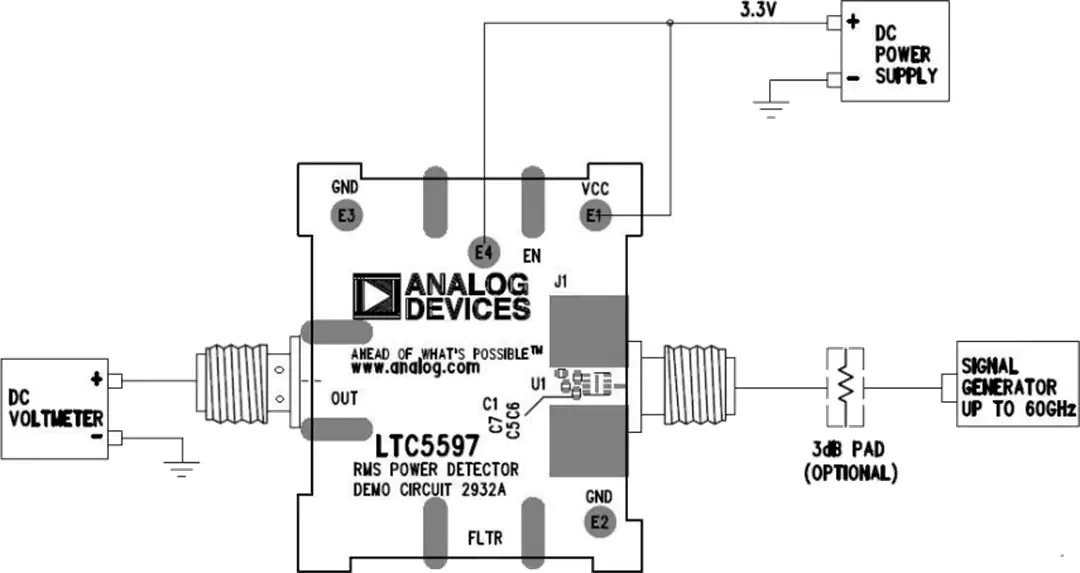

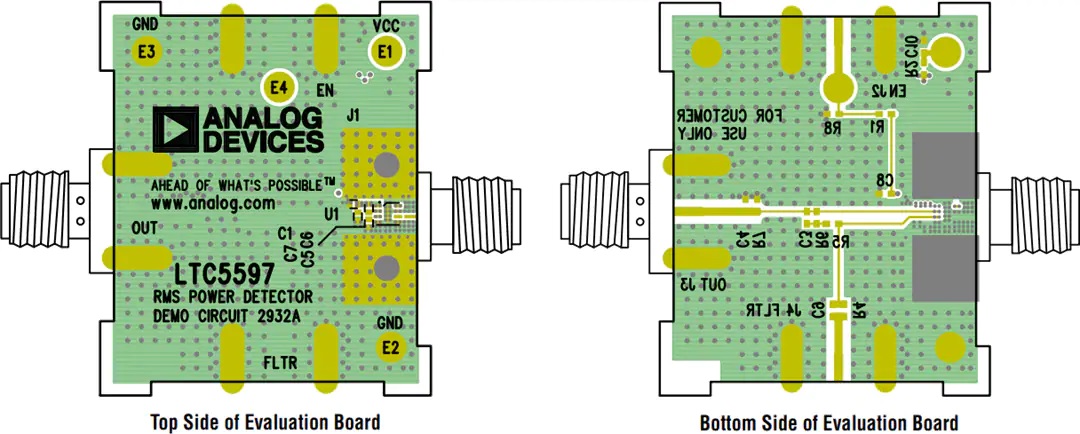

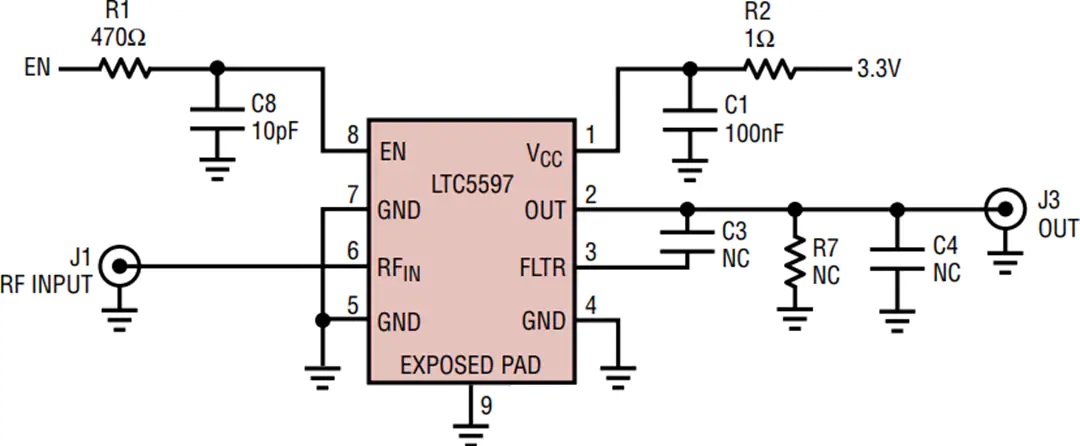

DC2932A演示电路的PCB布局采用推荐的微带传输线结构以及推荐的端点转换。LTC5597的输入阻抗在内部匹配至50Ω。该参考设计适用于高达12dB峰均比的高波峰因数波形的RMS测量。如果RF IN引脚上的直流电压保持在1V以下，则无需外部耦合电容器。
