稳压器在电子电路中非常常见。它们为变化的输入电压提供恒定的输出电压。在我们的案例中，7805 IC是一种标志性的稳压器IC，已在大多数项目中得到应用。名称7805表示两个含义，“ 78”表示它是正电压调节器，“ 05”表示它提供5V输出。因此，我们的7805将提供+ 5V输出电压。

、

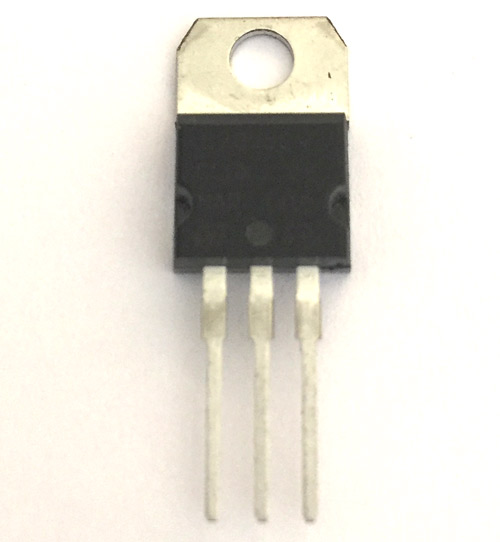

7805稳压器IC引脚配置

7805调节器功能

5V正电压调节器
最小输入电压为7V
最大输入电压为25V
工作电流（I Q）为5mA
提供内部热过载和短路电流限制保护。
结温最高125摄氏度
采用TO-220和KTE封装

7805稳压器等效产品
LM7806，LM7809，LM7812，LM317，LM7905，LM7912，LM117V33，XC6206P332MR。

7805稳压器IC的简要说明

稳压器在电子电路中非常常见。它们为变化的输入电压提供恒定的输出电压。在我们的案例中，7805 IC是一种标志性的稳压器IC，已在大多数项目中得到应用。名称7805表示两个含义，“ 78”表示它是正电压调节器，“ 05”表示它提供5V输出。因此，我们的7805将提供+ 5V输出电压。

该IC的输出电流可以达到1.5A。但是，IC会遭受严重的热损失，因此建议将散热器用于消耗更多电流的项目。例如，如果输入电压为12V，而您消耗1A，则（12-5）* 1 = 7W。这7瓦将作为热量散发。

7805作为+ 5V稳压器

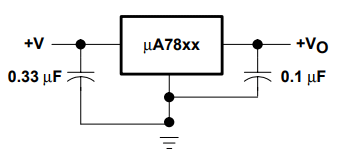

这是7805 IC的典型应用电路。我们只需要两个值为33uf和0.1uf的电容器即可使该IC工作。

输入电容器0.33uF是处理输入电感问题的陶瓷电容器，而输出电容器0.1uF也是增加电路稳定性的陶瓷电容器。这些电容器应放置在靠近端子的位置，以使其有效工作。它们也应该是陶瓷类型的，因为陶瓷电容器比电解电容器快。

7805作为可调输出调节器

该IC还可以用作可调输出电压调节器，这意味着您还可以使用以下电路将输出电压控制为所需值。

在这里，输入电压可以在9V-25V之间，并且可以使用电阻R1和R2的值来调节输出电压。可以使用以下公式计算该值。

其中Vxx = 5，IQ = 5 * 10-3

7805应用

恒定+ 5V输出稳压器，为大多数项目的微控制器和传感器供电
可调输出稳压器
某些应用的限流器
稳压双电源
输出极性反转保护电路

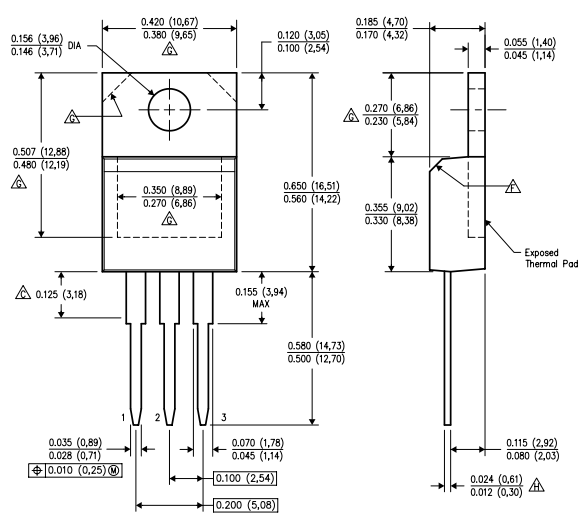

组件的2D模型
