DVI连接器_电气特性_应用领域

来源：HQBUY 发布时间：2020-08-24

摘要： DVI代表数字视觉接口。它是由数字显示工作组（DDWG）开发的视频显示界面。该接口用于将显示设备连接到PC或智能单元，其目的是创建用于传输数字视频内容的标准。DVI连接器用于建立此接口。

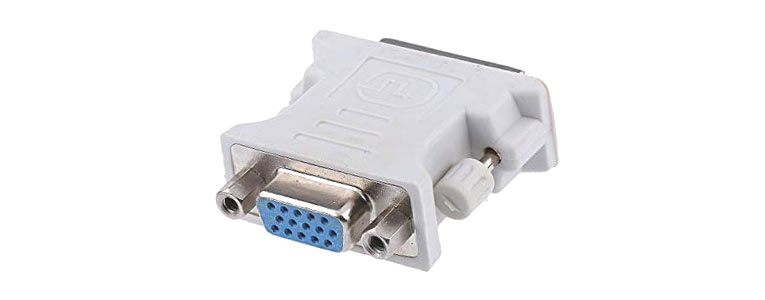

DVI母连接器

DVI代表数字视觉接口。它是由数字显示工作组（DDWG）开发的视频显示界面。该接口用于将显示设备连接到PC或智能单元，其目的是创建用于传输数字视频内容的标准。DVI连接器用于建立此接口。

DVI连接器分为三种类型：

DVI-A（数字视频接口-模拟）
DVI-D（数字视频接口-数字）
DVI-I（数字视频接口-集成）
我们将在下面讨论每个

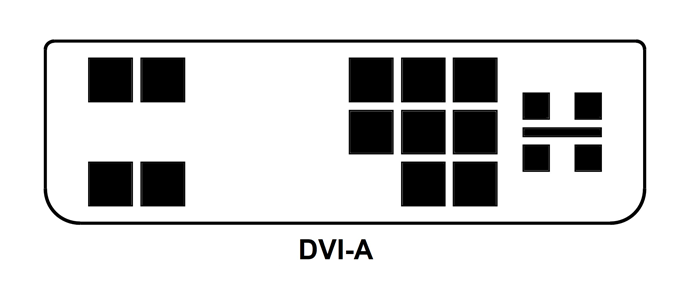

DVI-A（数字视频接口-模拟）： DVI-A的引脚配置如下图所示。该端口仅承载模拟信号，因此命名为DVI-ANALOG。端口发送的信号不同于VGA，我们需要一个转换器将VGA监视器连接到DVI-A端口。DVI-A支持1920 X 1200 @ 60Hz的视频流。

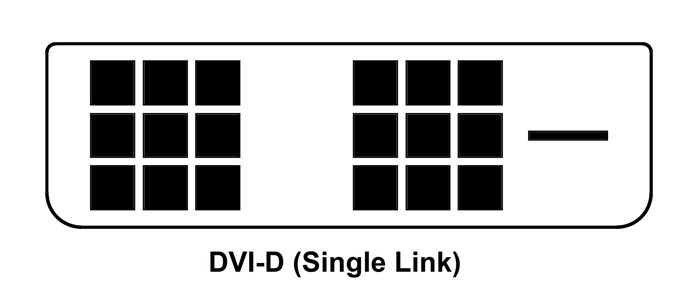

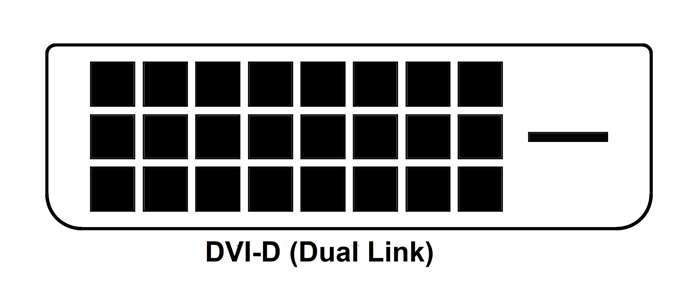

DVI-D（数字视频接口-数字）：此端口仅传输数字信号，因此名称为DVI- DIGITAL。它的引脚数量比DVI-A多。模拟监视器无法接收发出的数字信号。您需要一个转换器来连接模拟显示设备。DVI-D有两种类型。它们是单链路DVI-D和双链路DVI-D。两者的引脚配置如下。DVI-D（单链路）支持1920X1200 @ 60 Hz的视频流。DVI-D（双链路）支持2560X1600 @ 60 Hz的视频流。

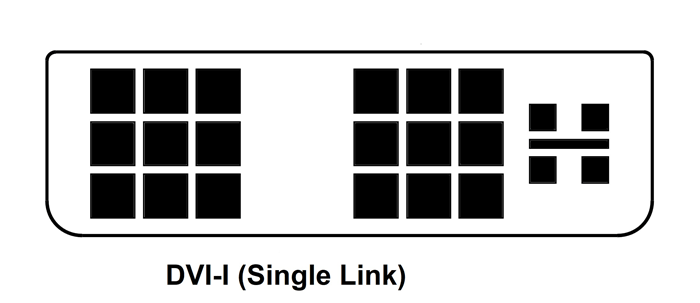

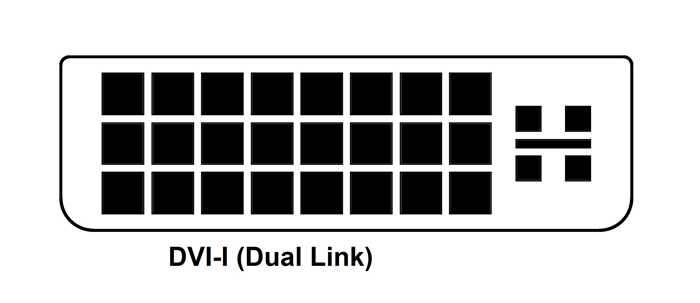

DVI-I（集成数字视频接口）：顾名思义，DVI-I支持模拟和数字信号，但不能同时支持。当另一端都支持时，用户必须选择类型。DVI-I端口可以连接到VGA监视器和HD监视器。DVI-I有两种类型。它们是单链路DVI-I和双链路DVI-I。两者的引脚配置如下。您可以在引脚图中看到DVI-I引脚是DVI-A和DVI-D的组合。DVI-I（单链路）支持1920X1200 @ 60 Hz的视频流。DVI-I（双链路）支持2560X1600 @ 60 Hz的视频流。

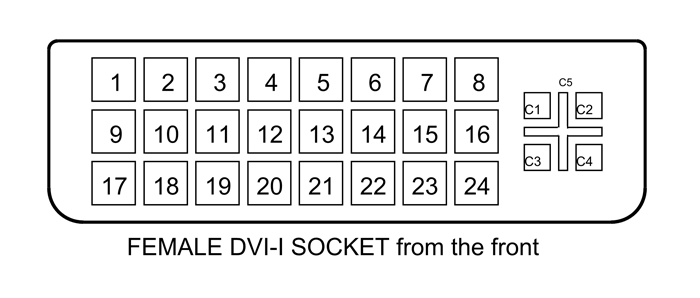

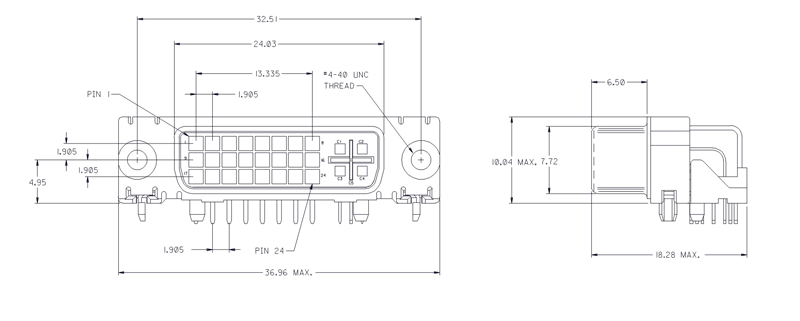

DVI连接器引脚的详细信息和配置

DVI-I端口中每个引脚的功能如下所述。

Pin	Function
1	TMDS Data 2-
2	TMDS Data 2+
3	TMDS Data 2/4 Shield
4	TMDS Data 4-
5	TMDS Data 4+
6	DDC Clock
7	DDC Data
8	Analog Vertical Sync
9	TMDS Data 1-
10	TMDS Data 1+
11	TMDS Data 1/3 Shield
12	TMDS Data 3-
13	TMDS Data 3+
14	+5V Power
15	Ground
16	Hot Plug Detect
17	TMDS Data 0-
18	TMDS Data 0+
19	TMDS Data 0/5 Shield
20	TMDS Data 5-
21	TMDS Data 5+
22	TMDS Clock Shield
23	TMDS Clock +
24	TMDS Clock -
C1	Analog Red Video Out
C2	Analog Green Video Out
C3	Analog Blue Video Out
C4	Analog Horizontal Sync
C5	Analog Common Ground Return

特征和电气特性

比特率：单链路3.96 G bit / s，双链路7.92 G bit / s
最大额定电流：1.5A
工作温度：-20oC至+80oC
接触电阻：<20mΩ
击穿电压：> 500V AC
绝缘电阻：500V DC时>1000MΩ

DVI连接器概述

尽管在大多数现代图形卡和高清显示器中都存在DVI，但它正在逐步被淘汰。目前，HDMI比DVI更受青睐，并且USB-C也在HDMI之前。但是几年后，我们将在生活中看到DVI。DVI-I端口是这三种DVI连接器中最流行的一种，用于将高清显示器连接到PC。由于它可以以2560X1600像素（刷新率为60Hz）运行视频流，因此用户可以体验高清游戏和电影体验。

DVI连接器的使用方法

如前所述，三种类型的针脚配置不同，您必须匹配适当的电缆连接，否则端口将永久损坏。不要以为所有DVI电缆都可以互换，并且不要将DVI-A插头连接到DVI-D端口，反之亦然。您只需要将DVI-A插头和类似的DVI-D连接器连接到DVI-A端口即可。对于DVI-I，它可以同时接DVI-A和DVI-D电缆。
