摘要： VGA是一种流行的显示标准，代表视频图形阵列。它最初是由IBM在1987年提出的。它是一个三排15针连接器，带有螺钉型锁定机构。VGA电缆传输模拟分量RGBHV视频信号（红色，绿色，蓝色，水平同步，垂直同步）和DDC数据。由于VGA承载模拟信号，因此如果增加线长，我们可能会遭受信号损失。VGA可以提供的最大分辨率为2048 x 1536像素。VGA的缺点是它不传送音频信号。

VGA是一种流行的显示标准，代表视频图形阵列。它最初是由IBM在1987年提出的。它是一个三排15针连接器，带有螺钉型锁定机构。VGA电缆传输模拟分量RGBHV视频信号（红色，绿色，蓝色，水平同步，垂直同步）和DDC数据。由于VGA承载模拟信号，因此如果增加线长，我们可能会遭受信号损失。VGA可以提供的最大分辨率为2048 x 1536像素。VGA的缺点是它不传送音频信号。

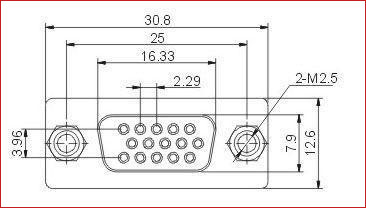

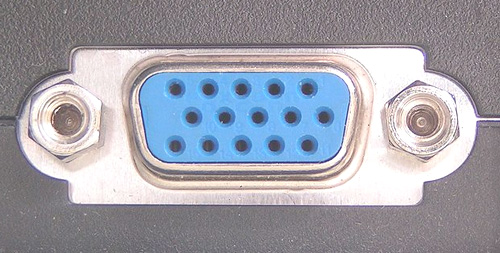

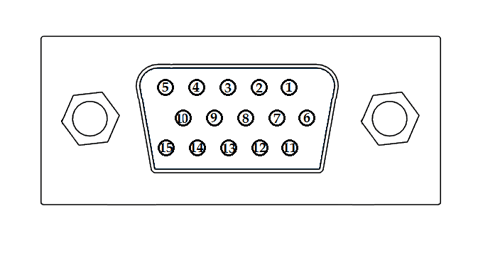

VGA母连接器 VGA母连接器引脚配置

VGA连接器是3排15针连接器，带有螺钉型锁定机构。

引脚配置

Pin No.	Pin Name	Description
1	Red	Red video (75 ohm, 0.7V peak-to-peak)
2	Green	Green video (75 ohm, 0.7V peak-to-peak)
3	Blue	Blue video (75 ohm, 0.7V peak-to-peak)
4	ID2 / RES	Monitor ID Bit 2 / Reserved
5	GND	Ground
6	RGND	Red Ground
7	GGND	Green Ground
8	BGND	Blue Ground
9	KEY	+5V DC output from graphic card
10	SGND	Sync Ground
11	ID0 / RES	Monitor ID Bit 0 / Reserved
12	ID1 / SDA	Monitor ID Bit 1 / I2C bi-directional data line
13	HSYNC	Horizontal Sync
14	VSYNC	Vertical Sync
15	ID3 / SCL	Monitor ID Bit 3 / I2C data clock
