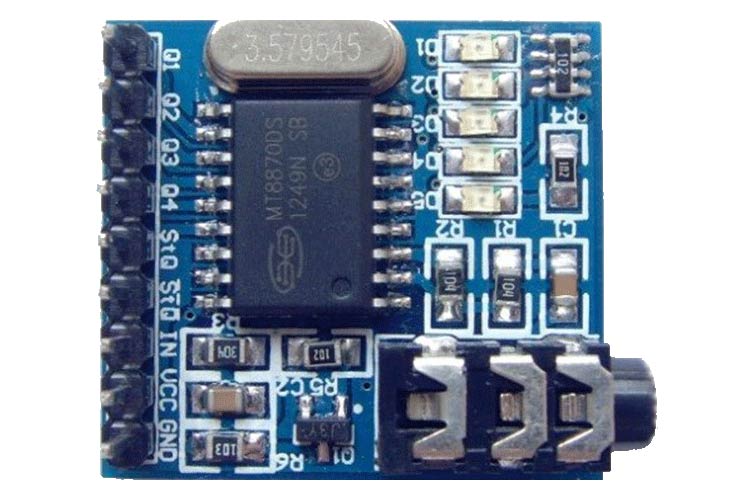

基于MT8870的DTMF（双音多频）解码器模块通常用于控制带手机的机器人，它还用于需要移动拨号盘输入的各种家庭自动化项目中。此模块用作音频解码器，使用其3.5毫米音频连接器插座获取输入音频信号。它广泛用于移动和固定电话的语音拨号和记录相关功能。

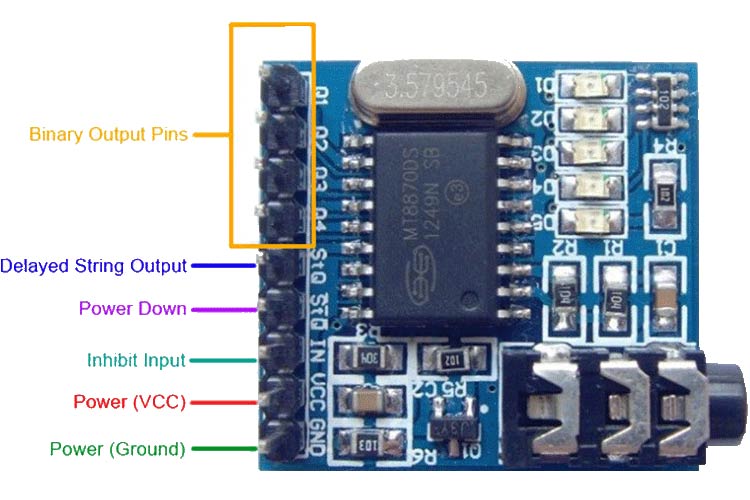

MT8870 DTMF解码器模块的引脚说明

MT8870解码器模块的功能

电源输入：5V标称（4.5V-5.5V）
板载3.5mm插孔输入设备
基于MT8870的频率解码器
5通道接口
检测0-9，AD，*，＃
LED通知输出状态
2.54”针距
板子尺寸：37 x 25 x 12毫米（长x宽x高）

MT8870的替代品：MT8870的替代品并不多，您可以尝试SSI202和M957，但它们已不再生产。

MT8870 DTMF解码器模块-概述

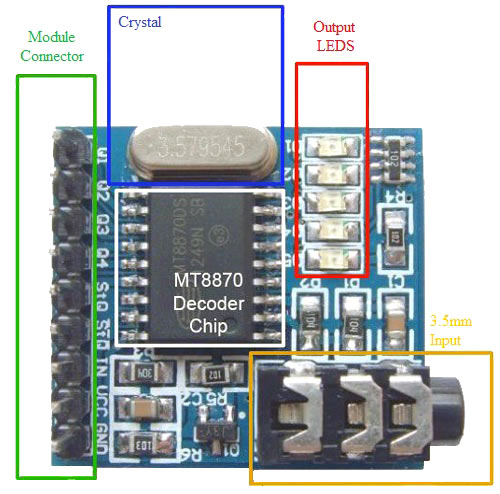

DTMF通常在基于音调的拨号盘设备中找到，例如手机或电话拨号盘。按下拨号盘后，它将产生两个单独的正弦波的组合，这是一个独特的频率信号，可以将其解码并产生为二进制输出。基于MT8870的DTMF模块具有完全相同的功能。通过检查二进制输出可以很容易地识别出按下的按钮。通过从0-9数字，A-D字母，*和＃符号获取音频输入，可以产生二进制输出。 MT8870 DTMF模块上的重要组件如下所示。

二进制输出数字可从输出引脚Q1到引脚Q4获得。在该模块中，板载LED可以非常有用地识别二进制引脚的输出状态信号。

DTMF模块具有3.5毫米音频输入插孔，可通过使用3.5毫米音频插孔轻松地将其与手机连接。在任何基于微控制器的项目中添加双音多频解码非常有用。

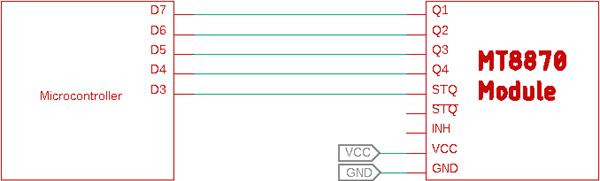

MT8870接口图

DTMF解码模块可以与任何类型的微控制器等的被接口PIC，Arduino的， 等等它需要4个数字I / O管脚与4个二进制输出引脚相连接。它还需要为模块的电源提供5伏电源。在下图中，显示了一个简单的接口示例，其中显示了通用微控制器单元。

应用

1.   通过手机键盘进行有线机器人控制。

2.   家庭自动化

3.   安全系统

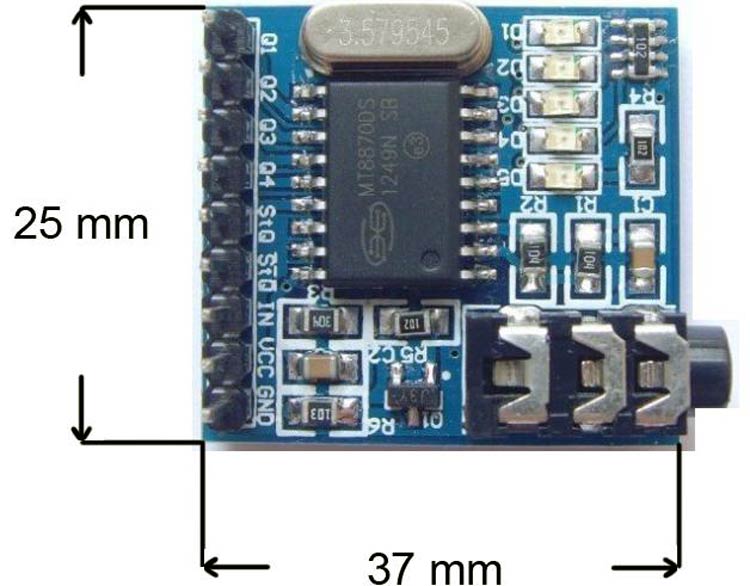

2D模型
