GOWIN半导体LittleBee GW1N-4 FPGA提供逻辑资源，多个I / O标准，嵌入式BSRAM，DSP，PLL和大方量内置闪光灯。GW1N-4非易失性FPGA具有许多理想的选择，包括低功耗，即时启动，低成本，高安全性，小尺寸，多种封装，灵活的用法以及高达1,792Kbits的闪存。

GOWIN Semiconductor GW1N-4 FPGA是LittleBee系列设备的一部分。LittleBee产品基于55nm LP技术，并提供即时，非易失性，低功耗，密集型I / O和较小的占位空间（最小为2.4mm x 2.3mm）。LittleBee系列是高性能桥接应用的理想选择，并且标准支持MIPI I 3 C和MIPI D-PHY。这样可以进一步减少电路板空间并提高性能。

GW1N-4应用了FPGA的合成，布局，布局和布线，数据比特流生成以及通过GOWIN Semi的FPGA硬件开发环境进行下载。

GOWIN LittleBee GW1N-4 FPGA特征

用户闪存

高达1,792Kbits

10,000个写入周期

降低功耗

55nm嵌入式闪存技术

LV-支持1.2V核心电压

UV-为V CC / V CCO / V CCx支持相同的电源

时钟动态开启和关闭

多种I / O标准

LVCMOS33 / 25/18/15/12; LVTTL33，SSTL33 / 25/18 I，SSTL33 / 25/18 II，SSTL15; HSTL18 I，HSTL18 II，HSTL15 I；PCI，LVDS25，RSDS，

LVDS25E，BLVDSE，MLVDSE，LVPECLE，RSDSE

输入迟滞选项

支持4mA，8mA，16mA，24mA等驱动选项

摆率选项

输出驱动强度选项

单个总线保持器，弱上拉，弱下拉和开漏选项

热插拔

高性能DSP

高性能数字信号处理能力

支持9 x 9、18 x 18、36 x 36位乘法器和54位累加器

级联乘数

注册管道和旁路

通过信号反馈进行自适应滤波

支持桶形移位器

丰富的切片

4输入LUT（LUT4）

双沿触发器

支持移位寄存器和分布式寄存器

具有多种模式的块SRAM

支持双端口，单端口和半双端口

支持字节写使能

灵活的PLL

频率调整（乘法和除法）和相位调整

支持全局时钟

内置闪存编程

即时开启

支持安全位操作

支持自动启动和双启动

组态

JTAG配置

多达6种GowinCONFIG配置模式-自动引导，SSPI，MSPI，CPU，串行，双引导

GOWIN LittleBee GW1N-4 FPGA应用领域

嵌入式的

服务器

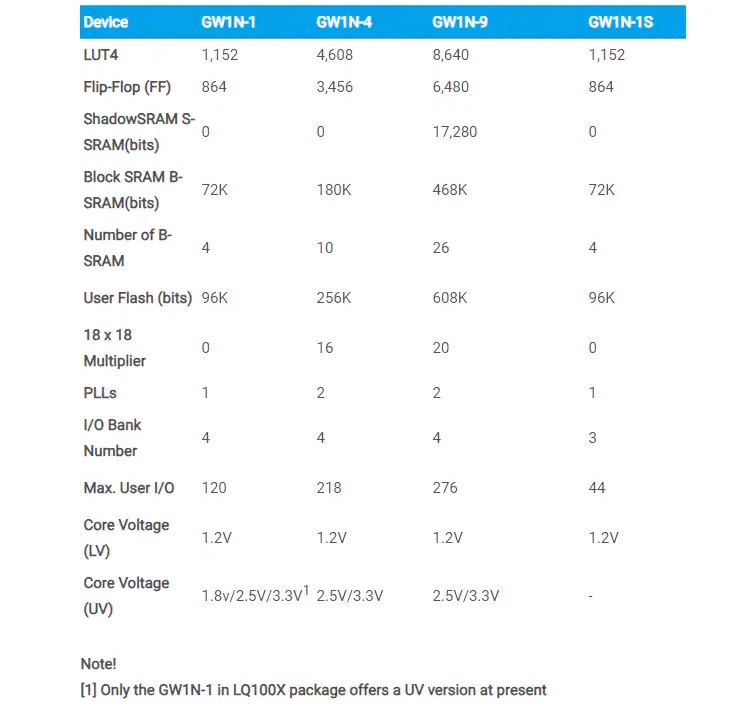

GOWIN LittleBee GW1N-4 FPGA规格参数

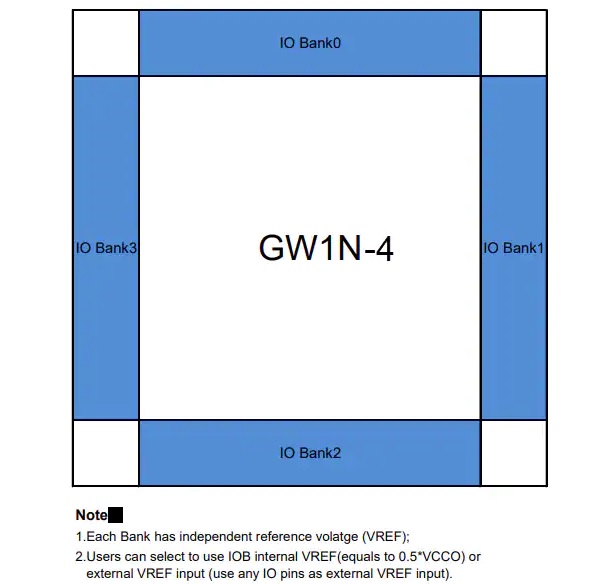

GOWIN LittleBee GW1N-4 FPGA引脚功能

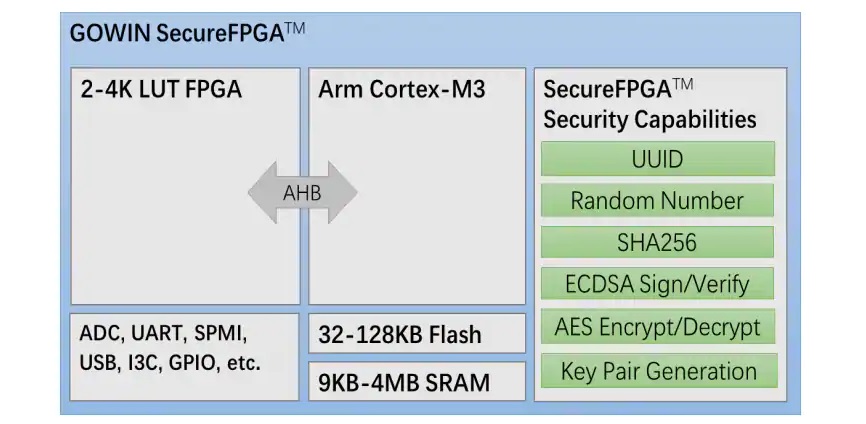

GOWIN LittleBee GW1N-4 FPGA SECUREFPGA设备图
