摘要: TMC2209是一个超静音马达驱动器IC用于两相步进电机。该驱动器的最大输出容量为28 V,±2A。它可以在1到1/256步进模式下运行双极步进电机。TMC2209使用StealthChop2技术使电机静音运行。
TMC2209是一个超静音马达驱动器IC用于两相步进电机。该驱动器的最大输出容量为28 V,±2A。它可以在1到1/256步进模式下运行双极步进电机。TMC2209使用StealthChop2技术使电机静音运行。

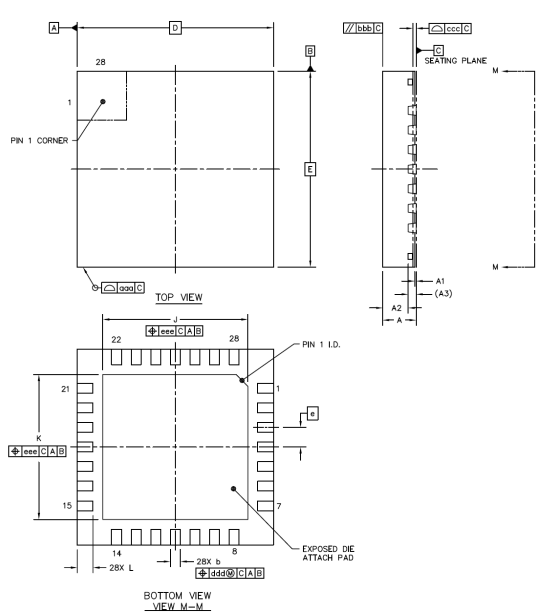

Pin Name | Description |
VDD & GND | Connected to 5V and GND of Controller |
VM & GND | Used to power the motor |
M1A, M1B, M2A, M2B | Output Pins, Connected to the 4 Wires of motor |
DIR | Motor Direction Control pin |
STEP | Steps Control Pin |
MS1, MS2 | Microstep Selection Pins |
FAULT | Fault Detection Pin |
PDN_UART | UART and Auto Power Down Control: GND=on, VIO=off |
CLK | Clock Input |
SPRD | Chopper mode selection: Low=StealthChop, High=SpreadCycle |
DIAG | Diagnostics Output (VIO=error) |
NDEX | Index Output (one pulse per each four fullsteps) |
EN | Enable Motor Outputs (GND=on, VIO=off) |
最高 工作电压:28 V
最小 工作电压:4.75 V
最高 每相电流:2 A
板宽0.6“,板高0.8”
StealthChop2:无噪声,高精度斩波算法,用于听不见的运动和听不见的电机静止。
StallGuard4:无传感器归位可保护端开关并在电动机过载时发出警告。
SpreadCycle:高精度逐周期电流控制,可实现最高动态运动。
CoolStep:使用StallGuard测量值来调整电动机电流,以实现最佳效率和最低程度的电动机和驱动器发热。
MicroPlyer:Microstep插值器,可从fullstep开始以较低分辨率的步进输入获得完整的256 microstep平滑度。

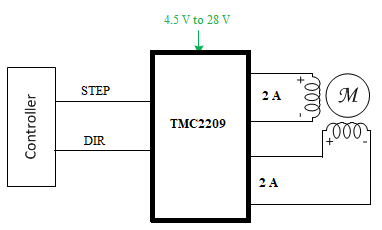

TMC2209的接口图如下所示。TMC2209的引脚排列和工作方式与A4988和DRV8825相同,但它使用StealthChop2技术和其他特殊功能来使电机静音有效地工作。
如上图所示,模块的DIR,STEP引脚与单片机相连。STEP引脚用于控制步进,而DIR引脚用于控制方向。TMC2209采用StealthChop2技术,可确保无噪音运行,最高效率和最佳电动机转矩。TMC2209具有1到1/256步长的9步分辨率。您可以使用微步针(MS1和MS2)更改步分辨率。通过为这些引脚设置适当的逻辑电平,我们可以将电动机设置为九种步进分辨率之一。TMC2209使用MicroPlayer技术来获得完整的256微步,并从全步开始以较低的分辨率步进输入。通常用于控制NEMA17,NEMA23,NEMA34等NEMA系列步进电机
自动柜员机
资金处理机
视频监控摄像机
印表机
扫描仪
办公自动化机器
游戏机
工厂自动化
机器人技术
