5V 5针继电器_引脚配置_功能应用

来源：HQBUY 发布时间：2020-08-26

摘要： 继电器是电子产品中最常用的开关设备。让我们学习根据项目需求在电路中使用一个电路的方法。在继续进行电路驱动继电器之前，我们必须考虑继电器的两个重要参数。一旦是触发电压，这就是打开继电器所需的电压，该继电器用于将触点从Common-> NC更改为Common-> NO。这里的继电器具有5V触发电压，但是您也可以找到3V，6V甚至12V值的继电器，因此请根据项目中的可用电压选择一个。另一个参数是您的负载电压和电流，这是继电器的NC，NO或Common端子可以承受的电压或电流量，在我们的DC情况下，最大为30V和10A。确保您使用的负载在此范围内。

继电器是电子产品中最常用的开关设备。让我们学习根据项目需求在电路中使用一个电路的方法。

在继续进行电路驱动继电器之前，我们必须考虑继电器的两个重要参数。一旦是触发电压，这就是打开继电器所需的电压，该继电器用于将触点从Common-> NC更改为Common-> NO。这里的继电器具有5V触发电压，但是您也可以找到3V，6V甚至12V值的继电器，因此请根据项目中的可用电压选择一个。另一个参数是您的负载电压和电流，这是继电器的NC，NO或Common端子可以承受的电压或电流量，在我们的DC情况下，最大为30V和10A。确保您使用的负载在此范围内。

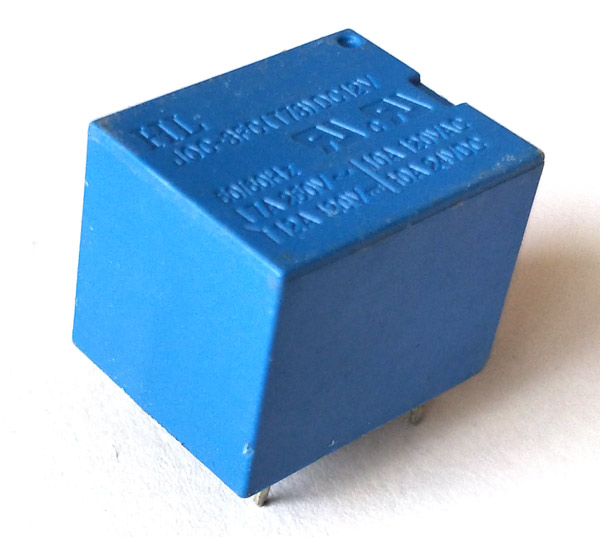

5V 5针继电器模块 5V 5针继电器模块引脚配置

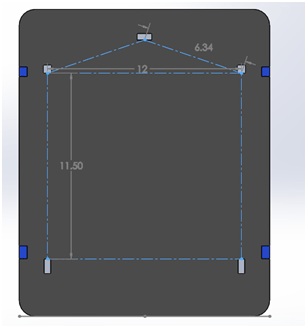

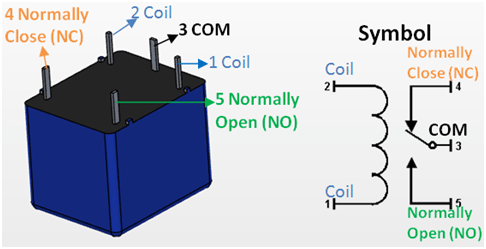

继电器引脚配置

Pin Number	Pin Name	Description
1	Coil End 1	Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground
2	Coil End 2	Used to trigger(On/Off) the Relay, Normally one end is connected to 5V and the other end to ground
3	Common (COM)	Common is connected to one End of the Load that is to be controlled
4	Normally Close (NC)	The other end of the load is either connected to NO or NC. If connected to NC the load remains connected before trigger
5	Normally Open (NO)	The other end of the load is either connected to NO or NC. If connected to NO the load remains disconnected before trigger
