SS34肖特基功率二极管_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-31

摘要： SS34是一款表面贴装大功率肖特基整流器，其低压降为0.5V，正向电流为3A。该二极管具有100A的高效率和高浪涌电流能力。它通常用于续流，DC / DC转换器和反极性保护应用中。

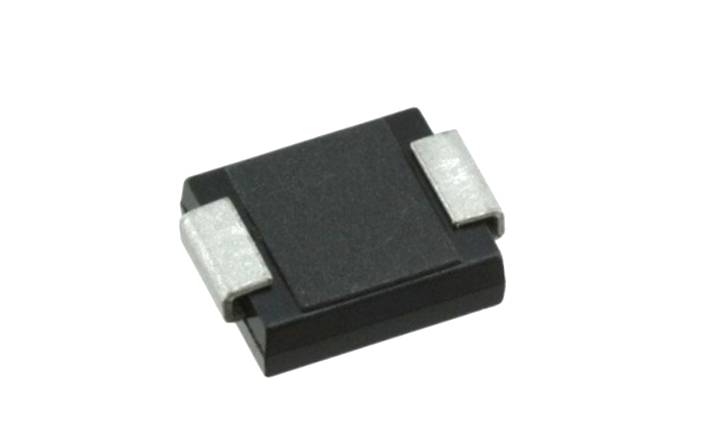

SS34是一款表面贴装大功率肖特基整流器，其低压降为0.5V，正向电流为3A。该二极管具有100A的高效率和高浪涌电流能力。它通常用于续流，DC / DC转换器和反极性保护应用中。

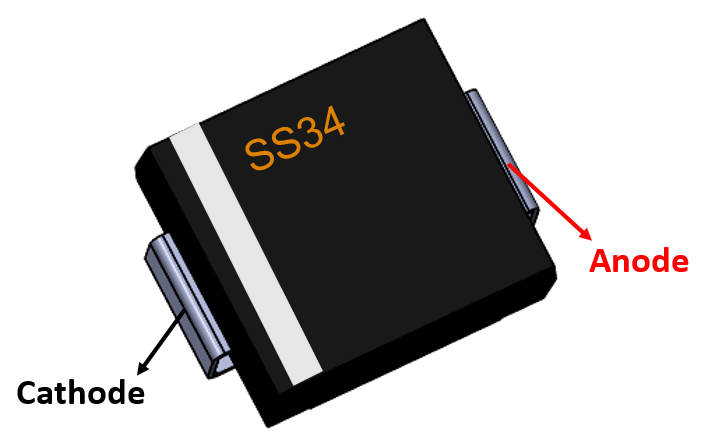

Pin Number	Pin Name	Description
1	Anode	Current always Enters through Anode
2	Cathode	Current always Exits through Cathode

SS34的替代品： SS32，SS33，SS35、1N5822

其他二极管： 1N4148，1N4733A，1N5824

与普通二极管相比，肖特基二极管还具有相对更快的开关速度，因此可用于高频开关电路。它还具有低的正向压降电压，SS34二极管两端的电压降为0.5V。SS34二极管在金属-半导体结两端具有一个保护环结构，用于应力保护。

如图所示，SS34二极管在流过0.1A电流时，其两端的最小压降约为0.2V，随着电流的增加，二极管两端的压降也会增加。当电压降仅为0.5V且最大反向电压为40V时，通过二极管的最大电流为3A。它也可以处理最大100A的浪涌。

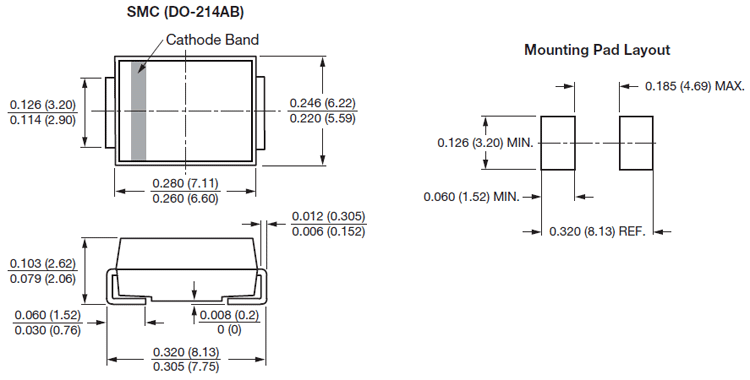

该二极管采用DO-214AB封装。SS34数据表中给出的包装尺寸如下所示
