SD103小信号肖特基二极管_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-31

摘要： SD103是表面贴装肖特基二极管，具有370mA的低压降，高效率和快速开关速率。它常用于电话子集中的低压，高频逆变器，续流，高效全波桥以及极性保护应用中。

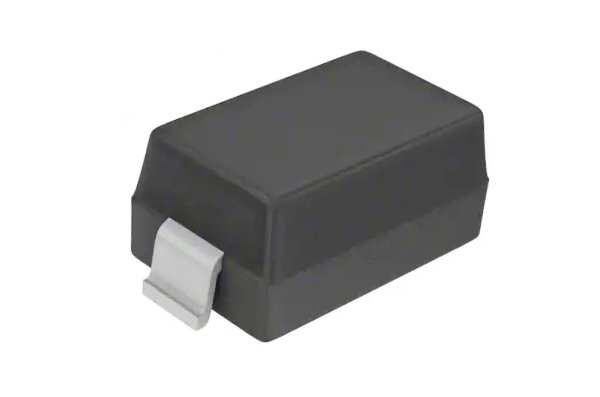

SD103是表面贴装肖特基二极管，具有370mA的低压降，高效率和快速开关速率。它常用于电话子集中的低压，高频逆变器，续流，高效全波桥以及极性保护应用中。

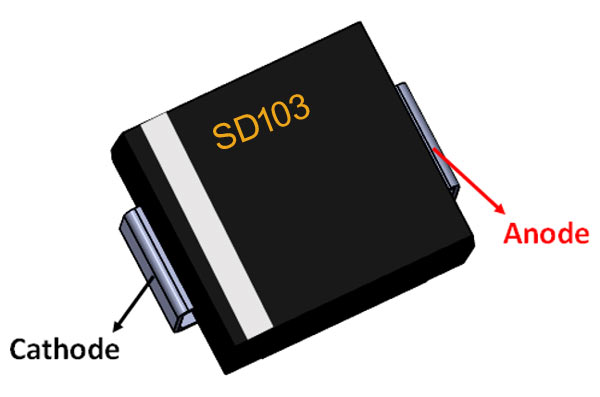

Pin Number	Pin Name	Description
1	Anode	Current always Enters through Anode
2	Cathode	Current always Exits through Cathode

SMC肖特基势垒整流器
正向电流（IF）：350mA
最大正向电压（VF）：0.370V（@ 20mA）
反向电流（IR）：5μA
最大隔直电压：40V
SMD标记：S6
采用SOD-123和DO-35封装

SD103的替代产品： NTE585，SS310，SS54

其他肖特基二极管： BAT85，1N4148，1N4733A

该二极管的阴极端子可以通过色带来识别。与普通二极管相比，肖特基二极管具有相对较快的开关速度，因此可用于高频开关电路。它还具有低正向压降电压，SD103二极管两端的压降为370mA。

如图所示，二极管的最小压降约为。当电流流过0.01A时，其两端为0.1V，随着电流的增加，二极管两端的压降也会增加。通过二极管的最大电流为350mA，最大反向电压为40V。

可用于防止极性反接的问题
高频逆变器
用作保护装置
电流流量调节器
极性保护应用

该二极管采用SOD-123W封装。包装的尺寸如下所示
