LM336 2.5V参考电压二极管_引脚配置_应用领域

来源：HQBUY 发布时间：2020-08-31

摘要： LM336是精密2.5V并联稳压二极管，其通常在电压参考设计使用。它具有0.2Ω的动态阻抗，具有400uA至10mA的宽工作电流。它也可以在高达100Hz的高频下运行。

LM336是精密2.5V并联稳压二极管，其通常在电压参考设计使用。它具有0.2Ω的动态阻抗，具有400uA至10mA的宽工作电流。它也可以在高达100Hz的高频下运行。

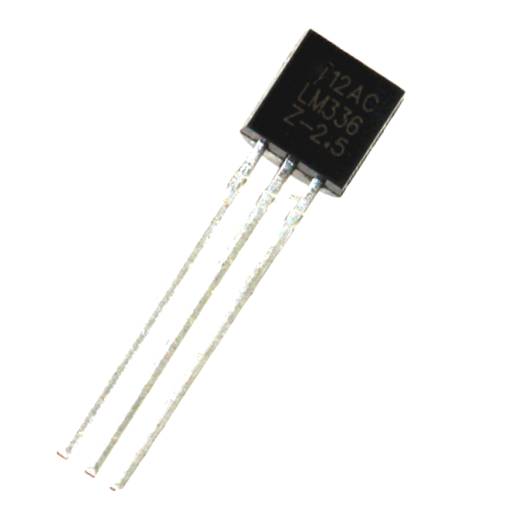

LM336 2.5V参考电压二极管

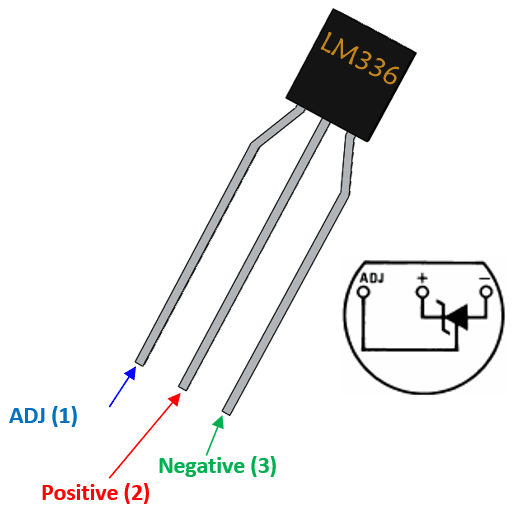

引脚配置

Pin Number	Pin Name	Description
1	ADJ	Adjacent pin – used to adjust breakdown voltage
2	Positive (+)	Cathode pin of internal Zener Diode
3	Negative (-)	Anode pin of internal Zener Diode

特征

2.5V参考电压二极管
输出电压：2.5V
正向电流：10mA
反向电流：15mA
动态阻抗：0.2Ω
公差：±1％

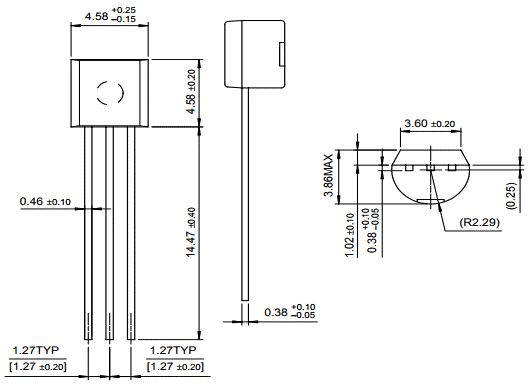

提供To-92（3引脚）和PDIP，SOIC（8引脚）封装

LM336简介

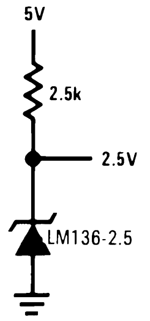

该LM336就像一个2.5V的齐纳二极管，唯一的区别是，它有三个引脚。就像其他齐纳二极管一样，其中两个是阳极和阴极，第三个引脚是相邻的引脚，如上面的引脚图所示。该第三个引脚可用于调节IC的击穿电压和温度系数。该IC用于需要精确的2.5V基准电压的应用中，典型的应用电路如下所示

如您所见，该电路未使用第三个引脚作为可选引脚，因此，您可以参考本页底部的数据手册，以了解该IC的其他可能的应用电路。LM336优于普通齐纳二极管的优点是低阻抗值（0.2Ω）和宽工作电流。此外，LM336上的第三个引脚通过优化击穿电压和温度系数值来改善电路性能。该IC通常用于5V数字系统中，以提供2.5V参考电压。另外，由于它作为并联稳压器工作，因此可以提供正负基准电压。
