德州仪器（TI）CC3130 SimpleLink Wi-Fi 无线网络处理器允许将任何微控制器（MCU）连接到物联网（IoT）。SimpleLink Wi-Fi CC3130片上Internet 设备包含专用于Wi-Fi和Internet协议的Arm Cortex-M3MCU，可减轻主机MCU的网络活动负担。该子系统包括802.11b / g / n无线电，基带和具有强大加密引擎的MAC，可通过256位加密和内置电源管理实现快速，安全的Internet连接，以实现同类最佳的低功耗性能。

Wi-FiCERTIFIED CC3130设备具有集成的Wi-FiAlliance IoT低功耗功能，大大简化了低功耗的实施。这一代产品引入了新的功能，可进一步简化物联网。这些新功能包括BLUETOOTH 低能耗和Wi-Fi 2.4GHz无线电共存（CC13x2 / CC26x2），天线选择，最多16个并发安全套接字，证书签名请求（CSR）和在线证书状态协议（OCSP）。它们还包括Wi-Fi联盟认证的IoT节能功能（例如BSS最大空闲，DMS和代理ARP），用于分载模板数据包传输的无主机模式以及网络辅助漫游。

德州仪器（TI）CC3130随附了一个苗条且用户友好的主机驱动程序，以简化网络应用程序的集成和开发。主机驱动程序可以轻松移植到大多数平台和操作系统（OS）。该驱动程序占用的内存很小，并且可以在任何时钟速度下（不受性能或实时性的影响）在8位，16位或32位微控制器上运行。

CC3130 SimpleLink Wi-Fi无线网络处理器特征

集成的Wi-Fi和互联网协议

与BLE无线电（CC13x2 / CC26x2）共存

丰富的IoT安全功能集可帮助开发人员保护数据

电池供电应用的低功耗模式

网络辅助漫游

–40°C至+ 85°C工业温度

可转让的Wi-Fi联盟认证

Wi-Fi网络处理器子系统

Wi-Fi核心

802.11b / g / n 2.4GHz

模式

接入点（AP）

站（STA）

Wi-FiDirect

安全

WEP

WPA / WPA2 PSK

WPA2企业

WPA3个人

互联网和应用协议

HTTPs服务器，mDNS，DNS-SD，DHCP

IPv4和IPv6 TCP / IP堆栈

16个BSD套接字（完全安全的TLS v1.2和SSL 3.0）

内置电源管理子系统：

可配置的低功耗配置文件（始终，间歇，标签）

先进的低功耗模式

集成DC / DC稳压器

多层安全功能

单独的执行环境

网络安全

设备标识和密钥

硬件加速器加密引擎（AES，DES，SHA / MD5，CRC）

文件系统安全性（加密，身份验证，访问控制）

初始安全编程

软件篡改检测

证书签名请求（CSR）

每个设备密钥对唯一

应用程序吞吐量

16Mbps UDP，13Mbps TCP

峰值72Mbps

电源管理子系统

集成的DC / DC转换器支持多种电源电压：

2.1V至3.6V VBAT宽电压模式

VIO始终与VBAT捆绑在一起

先进的低功耗模式

1μA关断，4μA休眠

120μA低功耗深度睡眠（LPDS）

空闲状态为710μA（LPDS中的MCU）

53mA RX流量（MCU处于活动状态）

223mA TX流量（MCU处于活动状态）

Wi-Fi TX电源

1 DSSS时为18.0dBm

在54 OFDM下为14.5dBm

Wi-Fi RX灵敏度

1个DSSS时为–96dBm

在54 OFDM时为–74.5dBm

时钟源

具有内部振荡器的40.0MHz晶体

32.768kHz晶体或外部RTC

RGK包装

64引脚9mm×9mm超薄方形扁平无铅（VQFN）封装，间距0.5mm

该设备支持SimpleLink MCU平台开发人员的生态系统

CC3130 SimpleLink Wi-Fi无线网络处理器应用领域

对于物联网应用程序，例如

楼宇和家庭自动化

暖通空调系统和恒温器

视频监控，视频门铃和低功耗摄像头

楼宇安全系统，电子智能锁

烟雾探测器

漏水检测器

家电类

智能家居遥控器

资产追踪

工厂自动化

医疗保健

气道正压通气

网格基础设施

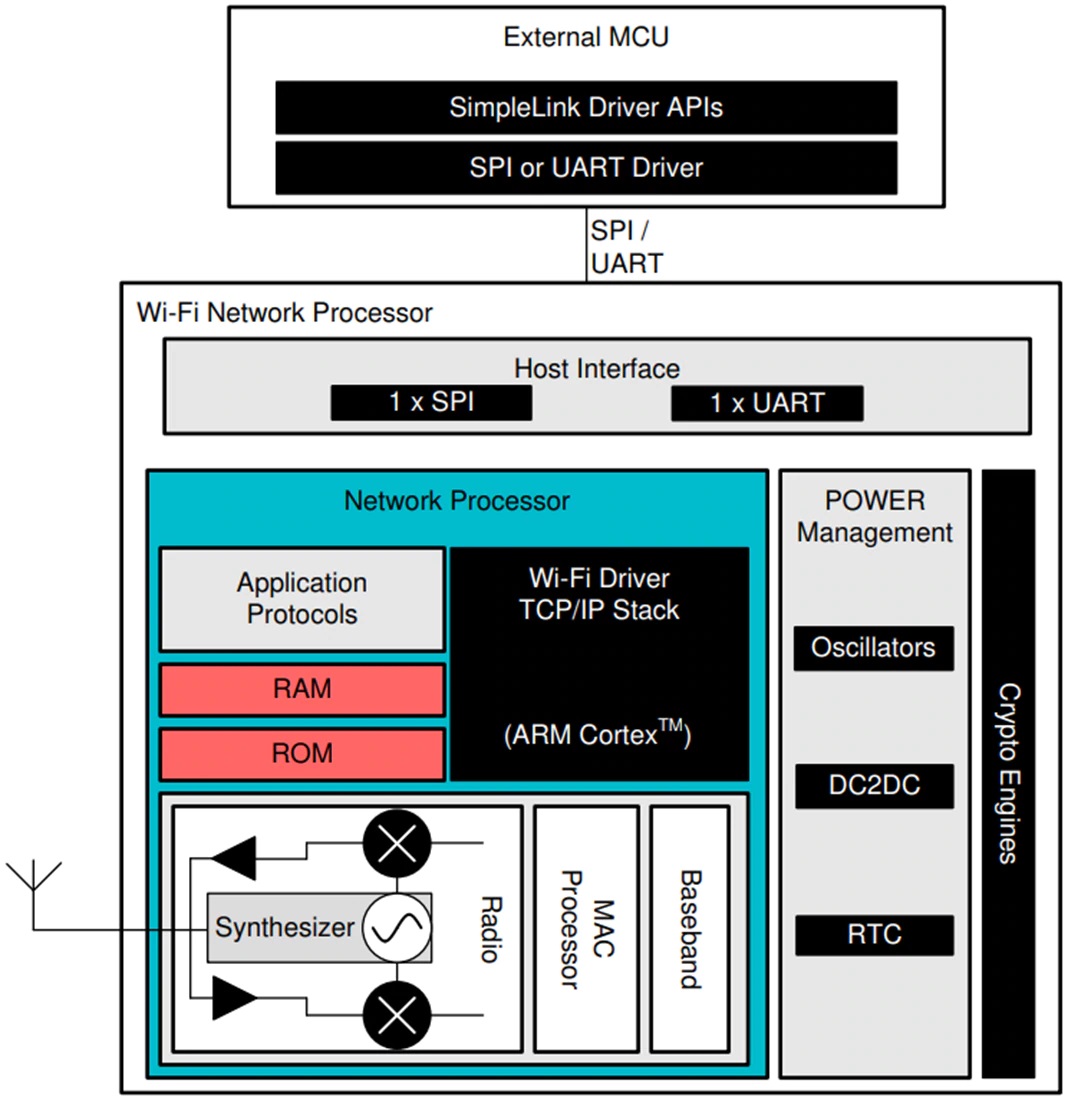

CC3130 SimpleLink Wi-Fi无线网络处理器功能结构图

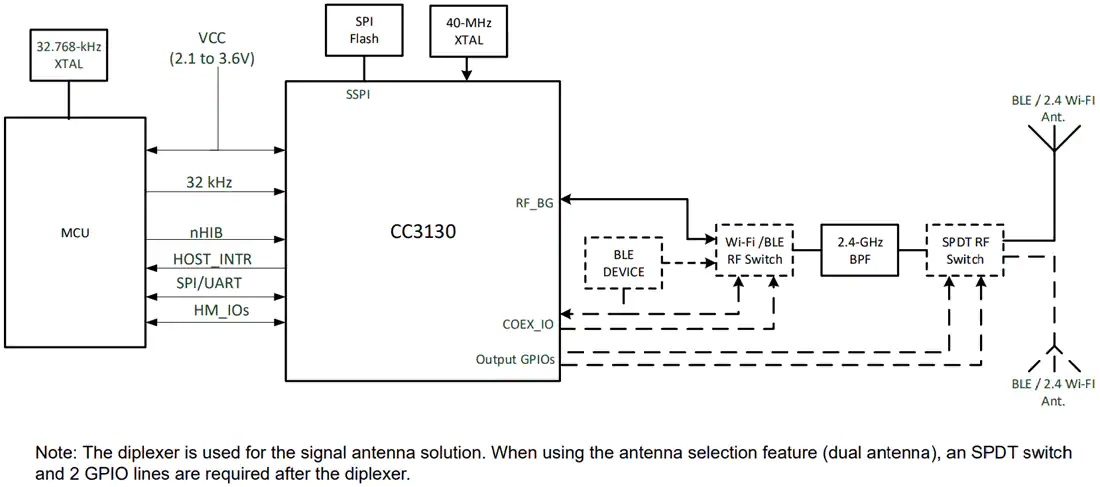

CC3130 SimpleLink Wi-Fi无线网络处理器硬件总览
