Microchip Technology PIC24FJ GL 16位微控制器是eXtreme低功耗MCU，旨在支持具有和不具有显示器的一系列创新应用的开发。这些MCU集成了许多可在省电模式下工作的核心独立外设（CIP），可为电池供电且具有功耗意识的IoT设计提供超低功耗操作。通用的片上分段LCD控制器使显示器在低功耗应用中的集成更加容易。这些器件还提供保持睡眠（Retention Sleep）模式，这是一种低功耗模式，其基本电路由单独的低压稳压器供电。这种低功耗模式支持低功耗片上实时时钟/日历（RTCC）的连续运行，从而使应用程序可以在设备休眠时保持时间。

PIC24FJ GL MCU提供64KB或128KB闪存，并提供28引脚，36引脚，48引脚和64引脚封装。这些器件均通过AEC Q100 1级认证，工作温度范围为-40°C至+ 125°C，使其成为汽车应用的理想选择。

PIC24FJ GL 16位微控制器特征

带动画的分段LCD控制器

最多256个段（8个公共段和32个段）

核心独立自主动画；交替双显示，闪烁和消隐

LCD电荷泵，用于电池供电应用中的对比度管理

外部偏置选项可降低功耗

省电模式下的操作

核心和运营条件

2.0V至3.6V

单周期指令执行

16 x 16硬件乘法和32位x 16位硬件除法器

C编译器优化指令集系统

AEC Q100 1级认证

超低功耗

超低功耗操作，休眠电流低至nA，并具有完整的RAM保留

一系列节能模式可减少电流消耗，同时平衡性能：PMD位，DOZE，空闲，休眠和保留休眠模式

一系列以省电模式运行的内核独立外围设备（CIP），同时将中央处理器（CPU）卸载

硬件安全功能

带有错误校正代码（ECC）和故障注入的闪存，用于存储器完整性检查（单错误校正和双错误检测）

取指计时的无人计时器（DMT）用于监视软件的运行状况

窗口式WatchDog计时器（WWDT），用于系统监控

CodeGuard?闪存保护，用于内存分区和访问限制

故障保护时钟监视器（FSCM），用于时钟故障管理

增强的可编程循环冗余校验（CRC），可编程高低压检测（HLVD），欠压复位（BOR）和上电复位（POR）

B级安全库，IEC 60730

先进的集成模拟

高达17通道，400Ksps，10/12位模数转换器（ADC）

输入低压升压

带隙基准输入功能

核心独立窗口阈值比较功能

自动扫描功能

省电模式下的操作

三个带输入多路复用器和可编程参考电压发生器的模拟比较器

通讯接口

支持LIN / J2602和IrDA的4个UART

2个SPI / I 2 S，高达25MHz的工作频率

2x I 2 C主站和从站，带地址屏蔽，PMBus?和IPMI支持

安全保护功能

ICSP?写禁止的闪存一次性编程（OTP），具有禁用闪存擦除/写入/调试操作的功能

CodeGuard?闪存保护可管理内存分区和访问限制

120位唯一设备ID，256字节用户OTP和上述保护方案完美地结合了补充功能，以与安全应用程序中的CryptoAuthentication?设备一起实现安全性

计时器和计数器

5个16位或2个32位专用定时器/计数器

具有5个独立定时器基础的14个PWM或输出比较（OC）输出–多个捕获比较PWM（MCCP）

5x输入捕获（IC）–多个捕获比较PWM（MCCP）

总共15个16位或7个32位定时器/计数器

带时间戳的硬件实时时钟日历（RTCC）

核心独立外设

4个可配置逻辑单元（CLC）

5个多重捕获比较PWM（MCCP）

具有阈值比较和自动触发的ADC控制器

具有6个通道的直接存储器访问（DMA），支持UART，SPI，ADC等

时钟管理

片上8MHz快速RC（FRC），32kHz低功耗RC（LPRC）和次级（SOSC）振荡器

具有外部振荡器时钟源和参考时钟输出（REFO）的可编程PLL

故障安全时钟监视器（FSCM）

上电延时定时器（PWRT）和振荡器起振定时器（OST）支持两速启动

特殊功能和调试器开发支持

MPLAB代码配置器（MCC）支持

外设引脚选择（PPS）可实现灵活的引脚映射

所有IO上的可配置中断变化

通过2引脚进行在线串行编程（ICSP?）和在线仿真（ICE）

JTAG边界扫描支持

物理特性

-40°C至+ 125°C的工作温度范围

套餐选项

28针：SOIC，SSOP，QFN，uQFN

36引脚：uQFN

48针：TQFP，uQFN

64引脚：QFN，TQFN

PIC24FJ GL 16位微控制器应用领域

人机界面（HMI）

工业和消费物联网应用

电池供电的应用

医疗应用

汽车应用

信息娱乐

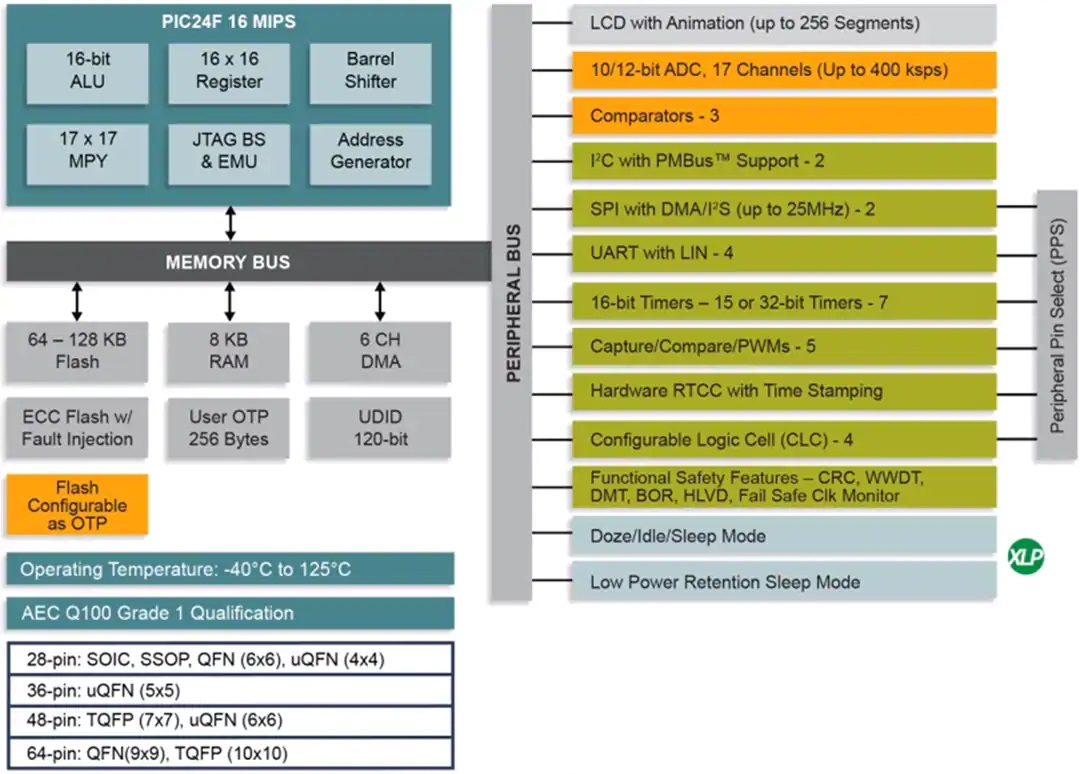

PIC24FJ GL 16位微控制器功能结构图
