网络同步器时钟设备LMK05318B评估电路板模块（EVM）介绍_特性_配套外设及组成部件

来源：HQBUY 发布时间：2020-09-04

摘要： 德州仪器（TI）LMK05318BEVM时钟评估模块（EVM）设计用于评估网络同步器时钟设备LMK05318B。该评估模块可用作灵活的同步时钟源，用于快速评估，一致性测试和系统原型设计。

德州仪器（TI）LMK05318BEVM时钟评估模块（EVM）设计用于评估网络同步器时钟设备LMK05318B。该评估模块可用作灵活的同步时钟源，用于快速评估，一致性测试和系统原型设计。SMA端口可访问LMK05318B时钟输入和输出，以与50Ω测试设备接口。板载XO选项包括在内，但可以使用各种XO / TCXO / OCXO占位空间选项进行返工，或者可以绕过以使用外部SMA输入。德州仪器（TI）LMK05318BEVM提供基于USB的接口，以访问I2C / SPI总线和LMK05318B的控制引脚。TICS PRO软件GUI可以用于对LMK05318B的寄存器和EEPROM进行编程，以存储自定义的启动时钟设置。

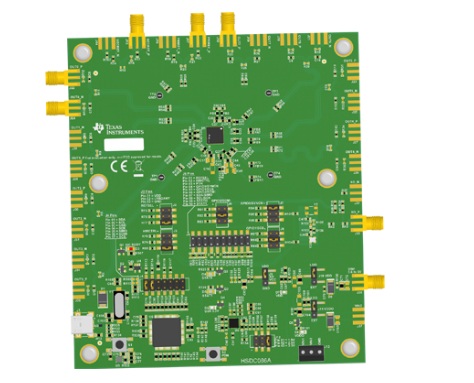

德州仪器LMK05318BEVM时钟评估模块（EVM）

LMK05318BEVM时钟评估模块特征

一个具有可编程带宽的数字PLL（DPLL）和两个用于灵活时钟生成的小数模拟PLL（APLL）

DPLL的两个参考输入，支持无中断切换和保持

八个输出时钟，具有50fs RMS相位抖动（12kHz至20MHz）

片上EEPROM用于自定义启动时钟配置

灵活的振荡器源：板载XO或外部SMA输入选项

LMK05318BEVM时钟评估模块组成部件

LMK05318BBEVM评估模块

迷你USB电缆

LMK05318BEVM时钟评估模块配套外设

带有TICS Pro软件GUI的Windows PC

测验设备

直流电源（5V，1A）

实时示波器

源信号分析仪

精密频率计

信号发生器和参考时钟
