Littelfuse AQ3530-01FTG单向TVS二极管为可能暴露于静电放电（ESD）的电子设备提供高级保护。Littelfuse AQ3530-01FTG单向TVS二极管是一款坚固耐用的组件，可安全吸收超过IEC 61000-4-2国际标准规定的最大水平（4级，±8kV接触放电）的重复ESD冲击，而不会降低性能。极低的负载电容（典型值为0.30pF的二极管电容）也使其非常适合保护高速信号引脚，例如V-By-One?，HDMI，USB3.0和USB2.0。

AQ3530-01FTG单向TVS二极管特征

ESD，IEC 61000-4-2，±22kV触点，±30kV空气

EFT，IEC 61000-4-4、40A（tP = 5 / 50ns）

闪电2.5A（IEC 61000-4-5第2版中定义的8 /20μs）

在3GHz时具有0.3pF（典型值）的低电容

ESD，ISO 10605，330pF，330Ω，接触±22kV，空气±20kV

促进出色的信号完整性

具备PPAP

符合AEC-Q101

无卤素，无铅且符合RoHS

湿度敏感度等级1

AQ3530-01FTG单向TVS二极管应用领域

超高速数据线

USB 3.1、3.0、2.0

HDMI 2.0、1.4a，1.3

DisplayPort?

V-by-One?

LVDS接口

汽车应用

消费，移动和便携式电子产品

带有高速接口的平板电脑和外部存储

小包装要求高ESD性能的应用

AQ3530-01FTG单向TVS二极管技术指标

5V最大反向隔离电压

2.5A峰值电流

8.5V典型击穿电压

0.02μA反向泄漏电流

典型二极管电容为0.30pF

-40°C至+ 150°C的工作温度范围

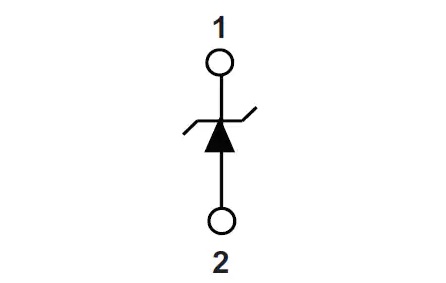

AQ3530-01FTG单向TVS二极管结构图
