摘要： 如果要操作激光二极管，则必须具有激光二极管驱动器电路。由于它有助于限制电流，因此可以将其提供给激光二极管。激光二极管只能在此电路的帮助下正常工作，如果我们将其直接连接到电源，由于电流较大，会损坏激光二极管，如果电流值较低，则激光二极管将无法工作。激光二极管驱动器电路有助于提供正确的电流值来操作激光二极管。为了制作激光二极管驱动器电路，我们需要一些。包括电阻器，电容器和稳压器IC的组件。

如果要操作激光二极管，则必须具有激光二极管驱动器电路。由于它有助于限制电流，因此可以将其提供给激光二极管。激光二极管只能在此电路的帮助下正常工作，如果我们将其直接连接到电源，由于电流较大，会损坏激光二极管，如果电流值较低，则激光二极管将无法工作。激光二极管驱动器电路有助于提供正确的电流值来操作激光二极管。为了制作激光二极管驱动器电路，我们需要一些。包括电阻器，电容器和稳压器IC的组件。

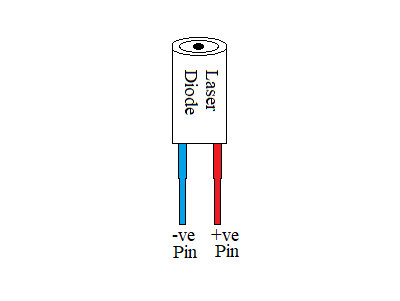

2针激光二极管引脚排列

特征

符合RoHS（有害物质限制）
质量水平高
成本是经济的
波长从635 nm到660 nm
上升和下降时间为0.5ns

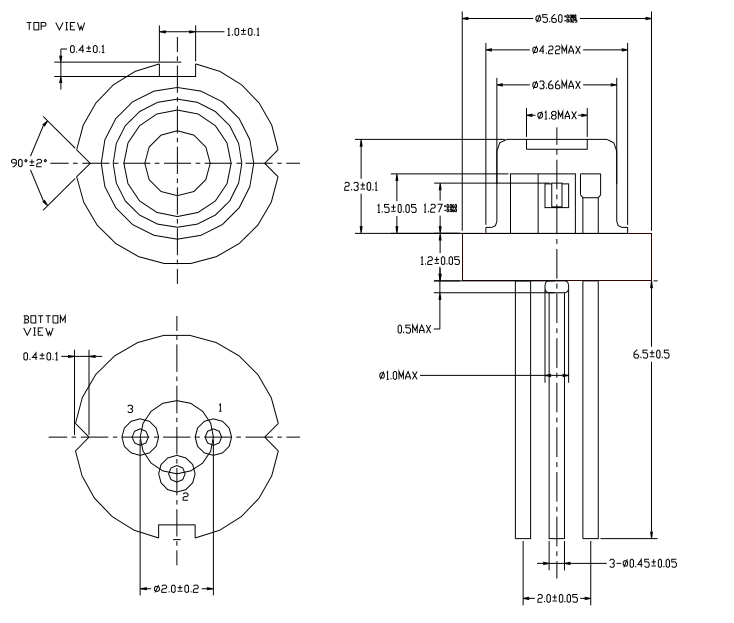

可用包装： -TO-18（直径5.6mm），TO-5（直径9 mm）

技术指标

工作温度： - -10 ? + 40℃
储存温度： - -15 ? + 85℃
输出功率（Po）：-5 mW
正常和最大工作电压分别为2.2和2.7
最小，正常和最大条件下的阈值电流为15、20和30mA
工作电流为65至80mA
光束角偏差

对于平行和垂直条件，其介于-3至3度之间

光束发散角

对于平行条件，它在8到12度之间
垂直条件在23至32度之间

特性曲线

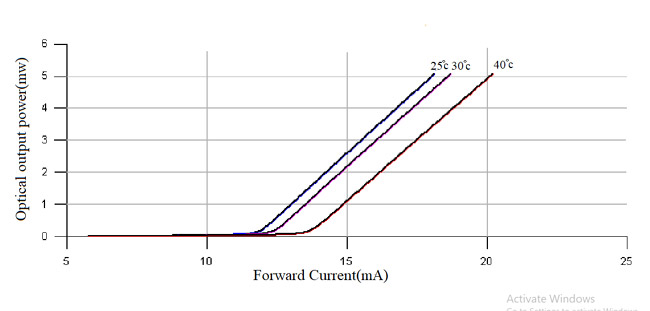

1.温度对激光二极管工作的影响

该图在光输出功率与正向电流之间。从图中可以清楚地看出，只有获得高于激光二极管阈值的激光输出才可见。在阈值之前，激光二极管的输出为零。在阈值之后，激光二极管的输出随正向电压的略微增加而增加。的温度的在激光二极管的操作效果被示于下图：

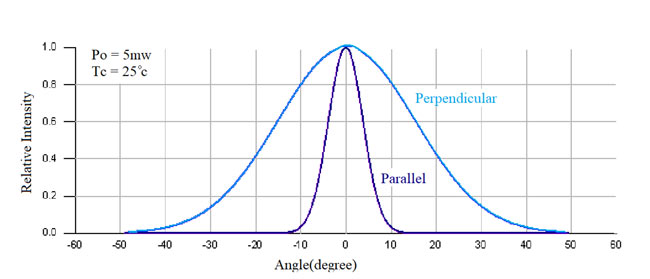

2.平行和垂直平面上的激光发散

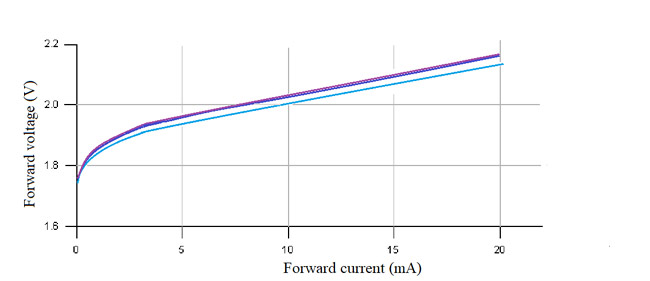

3.正向电压v / s正向电流

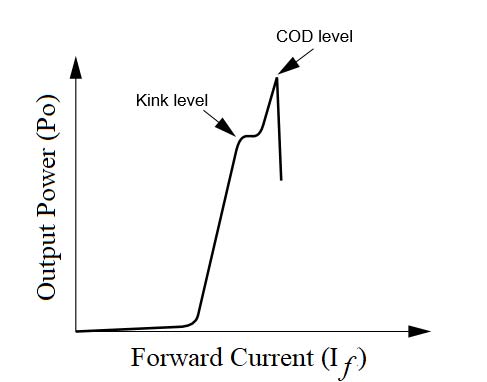

4.输出功率v / s正向电流

如果移动电流的方向是向前的，并且输出持续增加，则在扭折水平之后，激光器将面临突然的击穿，即COD（灾难性光学损坏）水平。在此水平上，由于高光学密度，二极管表面的晶体熔化。在制造红色激光器时，要特别注意避免产生静电之类的电涌和增加电流，因为在红色激光器中，即使击穿后也会以2至3 mW的低功率发生振荡。由于元件损坏，激光会损坏或无法工作。
