选择齐纳二极管时，有两个主要参数需要检查。一个是齐纳电压，另一个是功耗。齐纳电压是当向其施加更高的反向电势电压时在齐纳二极管上出现的电压。在调节器电路中，将调节该电压（齐纳电压），在保护电路中，将对该电压（齐纳电压）进行保护。功耗决定了可以流过二极管的电流量。功耗越高，电流就可以流动越大。

引脚配置

特征

• 齐纳额定电压（V Z）：3.3V
• 功率耗散（P Z）：500mW
• 齐纳电流（I ZT）：76mA
• 包装：DO-35

如何使用齐纳二极管

如前所述，齐纳二极管将主要用于保护电路或原始电压调节器电路中。无论哪种方式，记住要始终将齐纳二极管与齐纳电阻一起使用非常重要。

齐纳电阻只不过是用于限流目的的普通电阻。该电阻决定（限制）可流过齐纳二极管或连接到齐纳二极管的负载的电流量；这是齐纳二极管免受高电流的影响。如果不使用该电阻，则二极管会因高电流而损坏。

在上面的电路中，计算齐纳串联电阻Rs的公式如下所示

Rs =（Vs – Vz）/ Iz

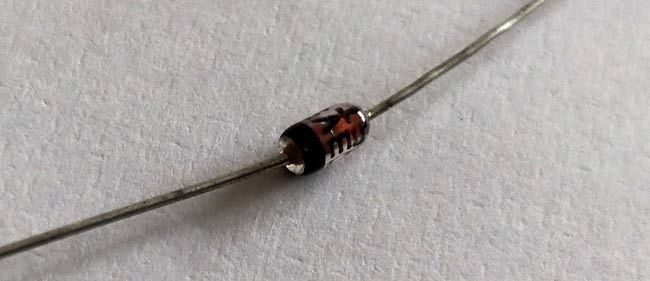

对于1N4728A齐纳二极管，V z的值为3.3V，P z为500mW（如上述规范中所述），现在电源电压（Vs）为12V时，Rs的值为

Rs =（12-3.3）/ Iz
Iz = Pz / Vz = 500mW / 3.3V =?151mA
因此，Rs =（12-3.3）/ 151 = 0.0576 = 57欧姆
Rs = 60 欧姆（大约）

二极管的应用

• 用于电压保护电路
• 可用作低电流稳压器
• 微控制器或其他IC的输入电压保护
• 稳压电路

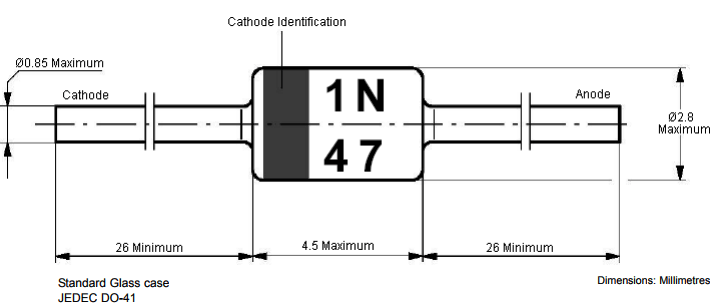

2D表示（DO-41）
