Bourns SRN8040是一款电感器系列，它是为小型消费类应用而专门设计的。这是一种半屏蔽功率电感器，它使用磁性环氧树脂，带有Sn / Ag / Cu端子的漆包铜线。

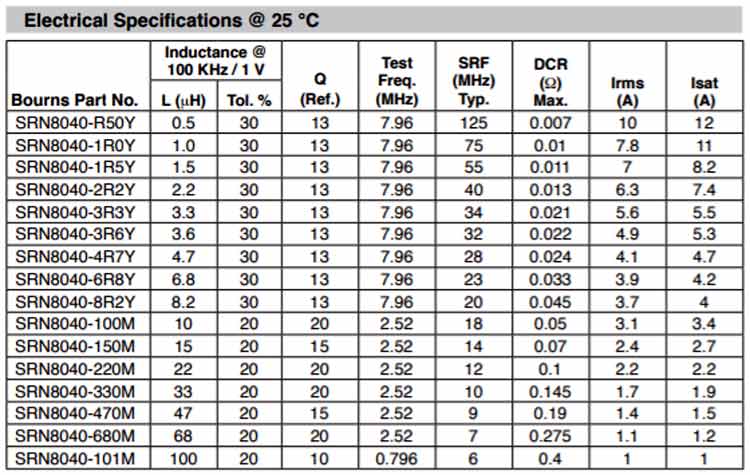

SRN8040系列电感器特性和规格

• 0.5uH至100uH范围。
• 最大额定电流高达10A
• 30％容差，最高8.2uh，20％容差10至100uH的电感器。
• 磁性环氧树脂涂料
• 芯型：铁氧体
• 高度4mm

SRN8040电感器-概述

SRN8040半屏蔽结构可提供从0.5uH到100uH 的宽范围的电感值，额定电流高达10A。它使用铁氧体磁芯和涂有磁性环氧树脂的漆包铜线。所述电感器也提供低DCR值和高饱和电流（电感值将通过在饱和电流的最大值的30％的减少）。

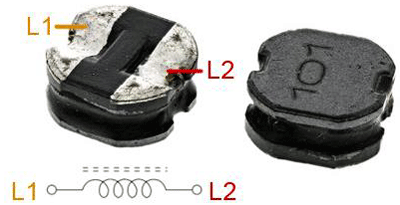

它易于焊接，坚固耐用，可用于与电源相关的应用。 电气原理图如下图所示：

如何为您的应用选择所需的电感器

通常，电源驱动器IC提供详细的电感器规格，可在IC数据表中找到以选择合适的电感器。通常，在CCM（不连续传导模式）下，需要比DCM（不连续传导模式）更高值的电感器。SRN8040系列提供的电感值范围为0.5uH至100uH。

下一步是确定电感器电流。电感器提供两种类型的电感器电流：RMS电流和饱和电流。RMS电流是将流经电感的等效直流电流。选择比实际所需更大的I rms电感很重要。

饱和电流是电感器饱和且电感值将显着下降时的极限。但是，饱和电流I sat总是大于电感的I rms。

SRN8040电感器的应用

• 电视或液晶显示器
• DVD，HDD，摄录机
• 笔记本电脑或笔记本电脑
• DC / DC转换器
• 充电电路

SRN8040的2D和尺寸
