100V半桥栅极驱动器评估模块UCC27288EVM介绍_特性_及接线设置

来源：HQBUY 发布时间：2020-09-09

摘要： 德州仪器（TI）UCC27288EVM栅极驱动器评估模块（EVM）设计用于评估UCC27288D。UCC27288D是一款100V半桥栅极驱动器，具有2.5A的峰值源电流和3.5A的峰值灌电流。该评估模块可作为参考设计，以高达20V的驱动电压驱动功率MOSFET。

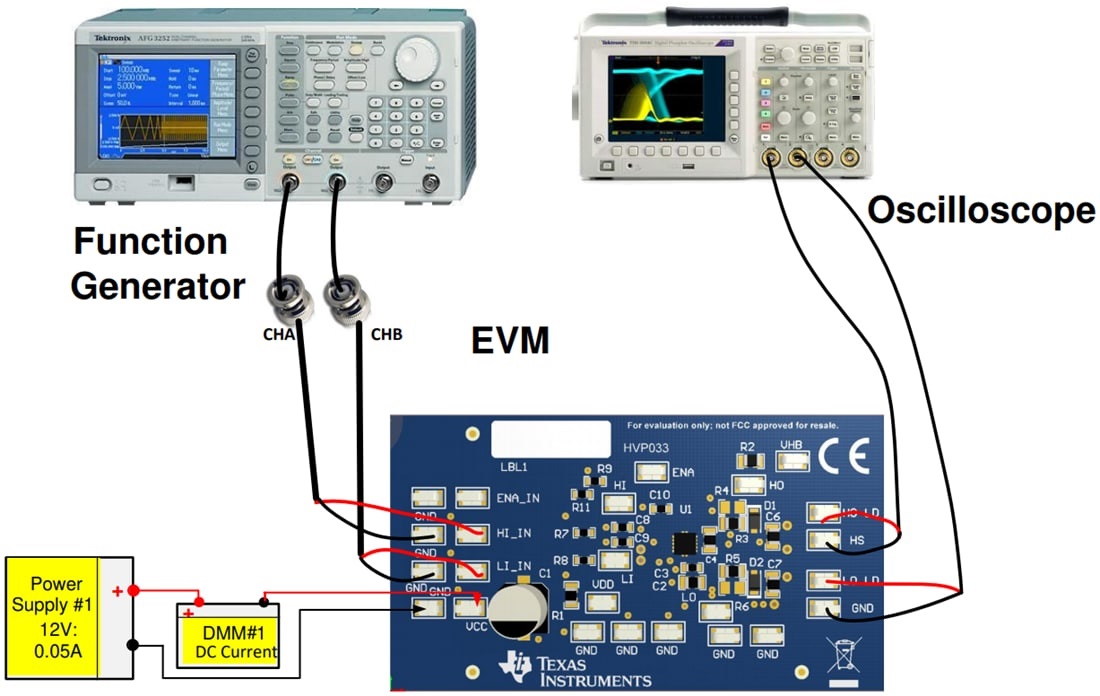

德州仪器（TI）UCC27288EVM栅极驱动器评估模块（EVM）设计用于评估UCC27288D。UCC27288D是一款100V半桥栅极驱动器，具有2.5A的峰值源电流和3.5A的峰值灌电流。该评估模块可作为参考设计，以高达20V的驱动电压驱动功率MOSFET。开发了评估模块，以便可以评估UCC27288驱动器性能并将其与数据表参数进行比较。它还可以从外部连接到具有源极和漏极栅极电阻灵活性的电源设备。德州仪器（TI）UCC27288EVM评估板使用表面贴装测试点，可连接到LI，HI，V DD和HB输入。可以使用多种其他测试点来探测UCC27288。配置输入偏置，以便可以从V CC提取VHB-VHS高侧偏置，或者可以添加外部附加偏置以直接提供VHB-VHS。高侧和低侧驱动器输出返回分别在HS和GND上分开，以便评估UCC27288 HS的负电压能力。

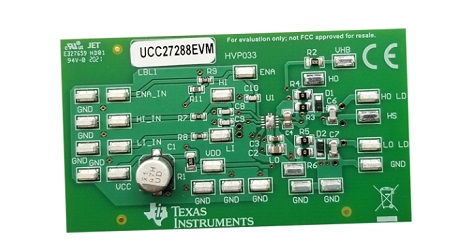

德州仪器（TI）UCC27288EVM栅极驱动器评估模块（EVM）
