MSA260开放式PWM放大器，电机控制应用的经济高效的解决方案

来源：HQBUY 发布时间：2020-09-11

摘要： Apex Microtechnology MSA260开放式PWM放大器是一款20A（30A PEAK），450V脉宽调制（PWM）放大器。它构造为表面安装的“开放式”板级模块，是电机控制应用的经济高效的解决方案。

Apex Microtechnology MSA260开放式PWM放大器是一款20A（30A PEAK），450V脉宽调制（PWM）放大器。它构造为表面安装的“开放式”板级模块，是电机控制应用的经济高效的解决方案。MSA260具有出色的性能，并且可以很好地替代更昂贵的混合动力组件。MSA260是一个完整的PWM放大器，包括振荡器，比较器，误差放大器和限流比较器。它具有5V基准电压，智能控制器和全桥IGBT输出电路。用户可以设置高达50kHz的可变开关频率。MSA260建立在导热但电绝缘的基板上，该基板可以安装到散热器上。

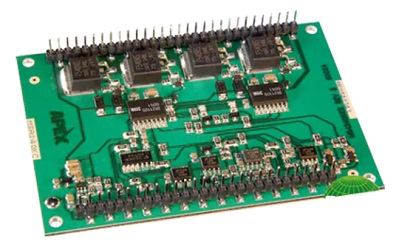

Apex Microtechnology MSA260开放式PWM放大器

MSA260开放式PWM放大器特征

可变开关频率高达50kHz

450V高压操作

20A连续，30A PEAK高输出电流

9kW大功率输出能力

IGBT全桥输出

MSA260开放式PWM放大器应用领域

电刷电机控制

核磁共振

电磁轴承

D类开关模式放大器

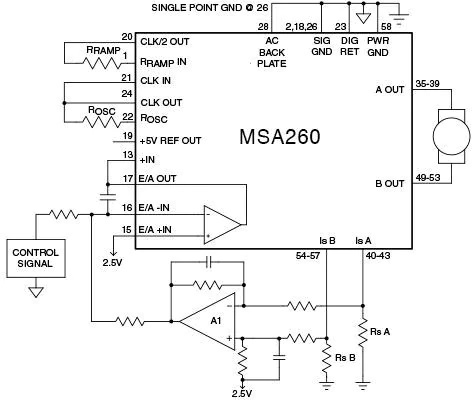

MSA260开放式PWM放大器应用电路图

MSA260开放式PWM放大器应用电路图
