Apex Microtechnology SA306低成本PWM无刷电动机驱动器IC设计用于驱动三相无刷直流（BLDC）电动机。在微控制器或DSC控制下，三个独立的半桥可提供超过15安培的峰值输出电流。提供热和短路监控，并生成故障信号供微控制器采取适当措施。此外，逐周期电流限制提供了独立于微控制器的用户可编程硬件保护。使用创新的低损耗技术测量输出电流。

A306低成本PWM无刷电机驱动器IC特征

低成本三相智能开关放大器

8.5V至60V宽电源范围

直接连接到大多数嵌入式微控制器和数字信号控制器

集成的栅极驱动器逻辑，具有死区时间生成和防止击穿

每相8A连续，15A PEAK高输出电流

每个输出独立的电流感应

用户可编程的逐周期电流限制保护

A306低成本PWM无刷电机驱动器IC应用领域

三相无刷直流电动机

多个直流有刷电机

3个独立的电磁执行器

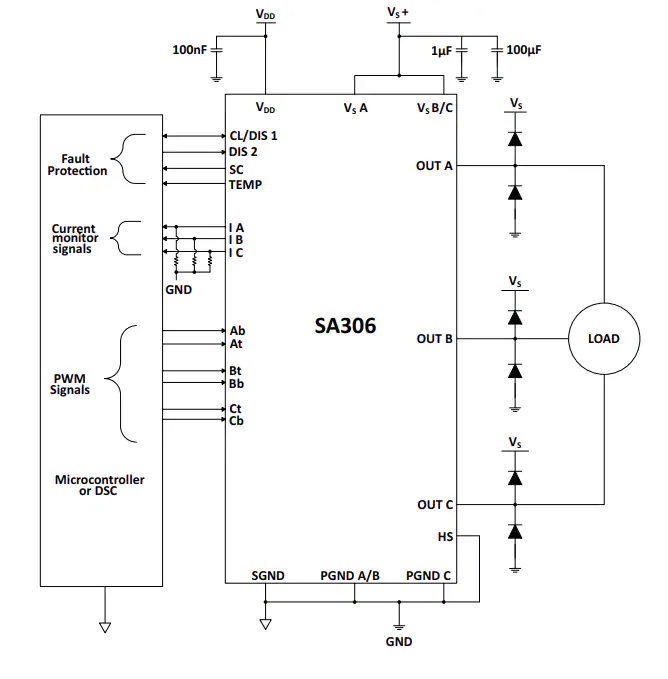

A306低成本PWM无刷电机驱动器IC连接电路图
